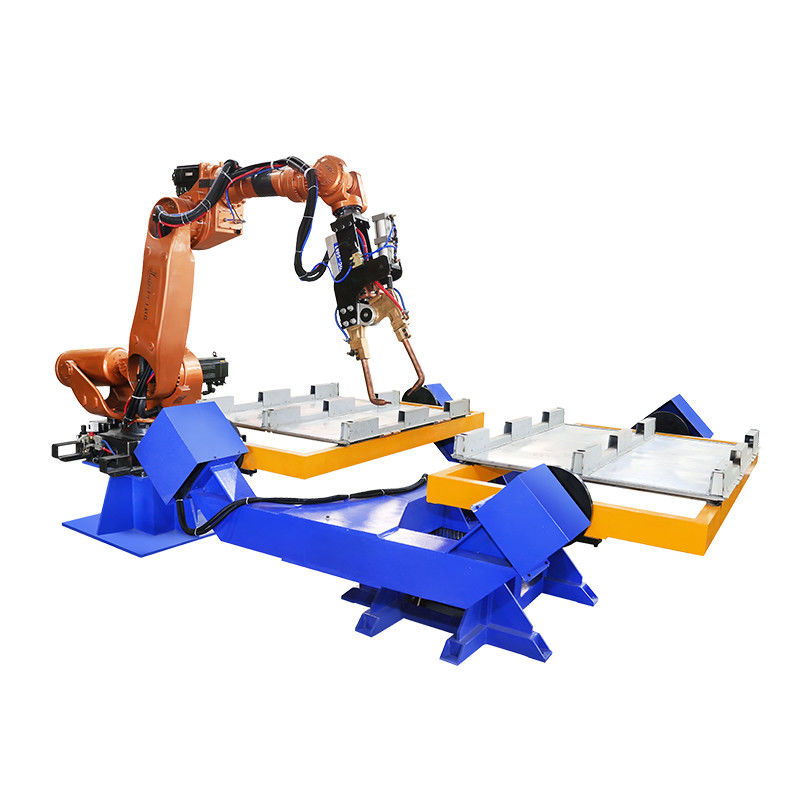

HWASHI 165KG maszyna do spawania płyt metalowych
OpisRobot do spawania punktualnego
Robot spawalniczy punkt może być łączony z maszyną spawalniczą MIG, maszyną spawalniczą TIG, spawalniczą punkt, maszyną spawalniczą aluminium i maszyną spawalniczą laserową.
Parametry techniczne robota spawalniczego
|
Model
|
HS-R6-08
|
HS-R6-10
|
HS-R6-20
|
HS-R6-50
|
HS-R6-165
|
|
DOF
|
6
|
|
Tryb jazdy
|
Serwo napęd AC
|
|
Skuteczne obciążenie
|
8 kg
|
10 kg
|
20 kg
|
50 kg
|
165 kg
|
|
Dokładność powtarzania
|
± 0,05 mm
|
|
Poziom pracy
|
1400 mm
|
1589 mm
|
1595 mm
|
1950 mm
|
2483 mm
|
|
Waga
|
180 kg
|
180 kg
|
290 kg
|
600 kg
|
1300 kg
|
|
Zakres ruchu ((°)
|
J1
|
± 170
|
± 170
|
± 170
|
± 180
|
± 180
|
|
J2
|
± 120 ~ 85
|
± 120~-80
|
±132~-95
|
±130~-90
|
± 80~-60
|
|
J3
|
± 85~-165
|
± 85~-165
|
±73~-163
|
±75~-210
|
±80~-190
|
|
J4
|
± 180
|
± 180
|
± 180
|
± 360
|
± 360
|
|
J5
|
±135
|
±135
|
±133
|
±115
|
±115
|
|
J6
|
± 360
|
± 360
|
± 360
|
± 360
|
± 360
|
|
Maksymalna prędkość ((°/s)
|
J1
|
130
|
130
|
147
|
158
|
100
|
|
J2
|
130
|
130
|
100
|
149
|
90
|
|
J3
|
130
|
130
|
135
|
130
|
104
|
|
J4
|
270
|
270
|
300
|
215
|
144
|
|
J5
|
170
|
170
|
198
|
251
|
160
|
|
J6
|
455
|
455
|
194
|
365
|
215
|
|
Władza
|
4 KVA
|
4 KVA
|
6KVA
|
14 KVA
|
31 KVA
|
|
napięcie
|
380 V lub 220 V
|
|
Częstotliwość
|
50 Hz lub 60 Hz
|
Przepływ pracyZSRobot spawający pot
1) ręczne załadunek obrabionego przedmiotu do urządzenia na stacji 1;
2) Rozpocznij spawanie;
3) Robot i spawarka będą spawać na obróbce zgodnie z ustawionym wcześniej programem;
4) zakończenie spawania;
5) Podczas spawania stacji 1 stacja 2 jest ładowana i montowana synchronicznie.
6) Praca cykliczna
Procesy spawaniaZSRobot spawający pot
Roboty HWASHI zapewniają maksymalny zakres pracy i mogą być zainstalowane z wielu stron, aby zwiększyć elastyczność systemu.Można dopasować różne źródła energii spawalniczej, aby spełnić różne wymagania spawalnicze i zrealizować różne procesy spawania..
Wpływ stosowaniaZSRobot spawający pot
1. układ stacjonarny stołu podwójnego stanowiska może zrealizować długotrwałe ciągłe spawanie, wydajność spawania i jakość spawania zostały znacznie poprawione;
2Stały stół realizuje jednoczesne zaciskanie obróbki i automatycznie realizuje zmienną spawanie produktu, dzięki czemu deformacja jest skutecznie kontrolowana.
3. Maszyna ta może osiągnąć automatyczne spawanie przy ręcznym ładowaniu materiału. Może również poprawić jakość spawania i wydajność spawania. Co więcej, może zmniejszyć koszty produkcji.Problem niestabilnej jakości i niskiej wydajności produkcji spowodowany czysto ręcznym działaniem został rozwiązany.
4. Robot zastępuje spawanie ręczne. Przemysł spawalniczy jest przemysłem o wysokim ryzyku, wysoka temperatura, światło łukowe i dym spawalniczy mają pewien wpływ na zdrowie fizyczne i psychiczne pracowników;
5Nieuchronnym trendem jest wykorzystanie robotów do zastąpienia robotów spawalniczych w spawaniu, co jest nie tylko promocją rynku, ale także wymogiem modernizacji technologicznej.

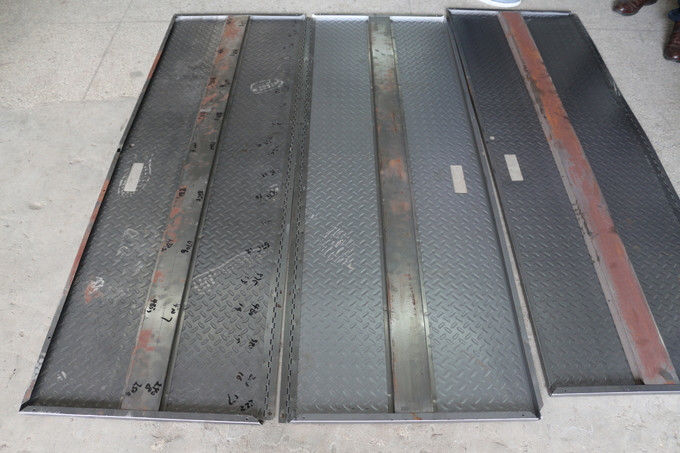

Próbki spawaniaZSRobot spawający pot
Inne urządzenia związane zW sprawieSRobot spawający pot
Pozycjonator spawania
1Może działać w koordynacji z robotem, zapewniając stałą prędkość spawania i ustawienie i zapewniając wyższą jakość spawania.
2. Użyj importowanego silnika serwo z wysoką precyzją reduktor, wysoką dokładnością obrotową, dokładnym pozycjonowaniem i silną zdolnością nośną.
3. poprzez obrócenie obrabiarki mocowanej na stole do wymaganego kąta spawania.
Zapewnij siódmą oś dostosowanej maszyny
1Zwiększenie zasięgu pracy robota w celu rozwiązania wad ograniczonego zasięgu pracy spowodowanych ograniczonym zasięgiem ruchu robota.
2. Instalacja szyny przesuwnej robota: robot może chodzić samodzielnie lub chodzić z dopasowanym zasilaniem spawalniczym i szafą sterowania robota jako całością zgodnie z warunkami pracy na miejscu klientów.
3Specjalny mechanizm ochronny zapobiegający rozpyleniom spawania lub pyłu w powietrzu, które spowodują zły wpływ części precyzyjnych.
4Aby dostosować się do różnych warunków różnych klientów, być w stanie zrobić różne konfiguracje i instalacji dla klienta.
Integracja robota
Oprócz systemów robotów HWASHI, możemy również zintegrować się z międzynarodowymi markami robotów, aby zapewnić kompletne rozwiązania robotów spawalniczych.
Zestawy robotowe i próbki spawania
