Hwashi MFDC podwójny spawacz do śluzowych klipsów z wiązką.
Dwa spawania, jeden cykl, zerowa asymetria.

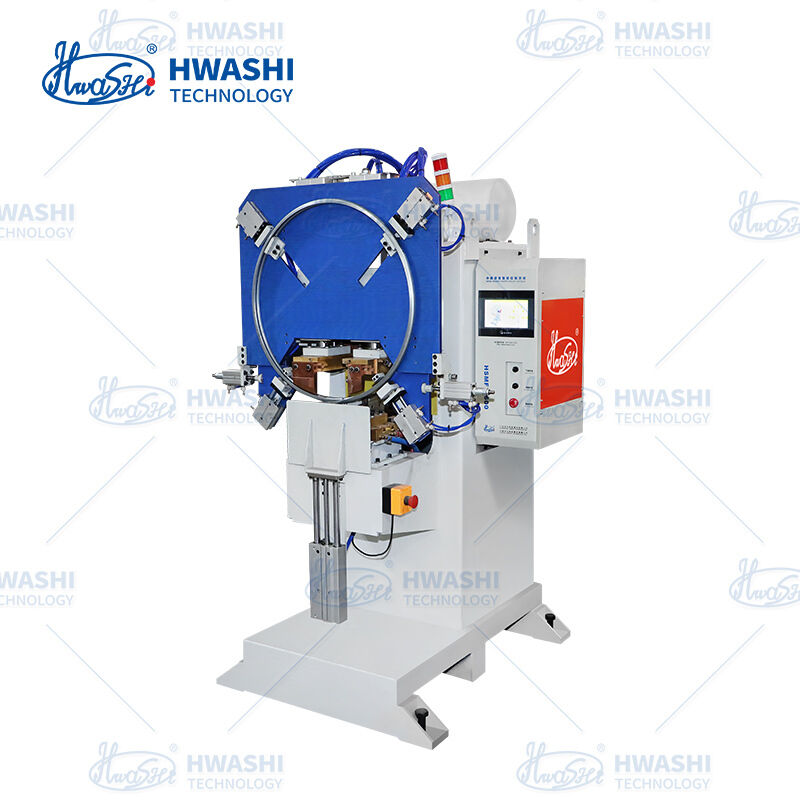

Wprowadzenie Hwashi MFDC Dwuogłowego spawarka do zacisków z zaciskiem na wiązki beczki specjalnie zaprojektowana maszyna do spawania w punktach prądu stałego o średniej częstotliwości z inwerterem, zaprojektowana od podstaw do jednoczesnego spawania w dwóch punktach zacisków zamkowych.Zbudowany dla producentów bębnów, którzy wymagają symetrycznej jakości spawania, wysokiej przepustowości i niezawodnej wydajności na osiołkach stalowych ocynkowanych i powlekanych.
Opis produktu

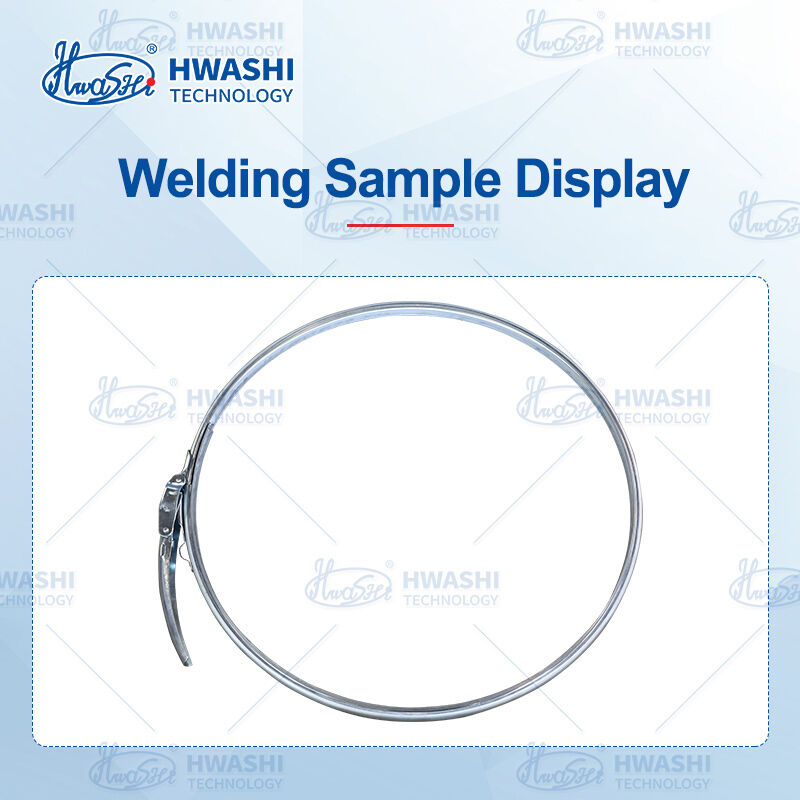

Przycisk zamkowy z oponami ma dwa punkty mocowania, po jednym po każdej stronie mechanizmu zamkowego.Klamka jest najważniejszym połączeniem na całym zbiorze obręczy beczkiJest pod ciągłym obciążeniem mechanicznym za każdym razem, gdy beczka jest otwierana, zamykana i transportowana.

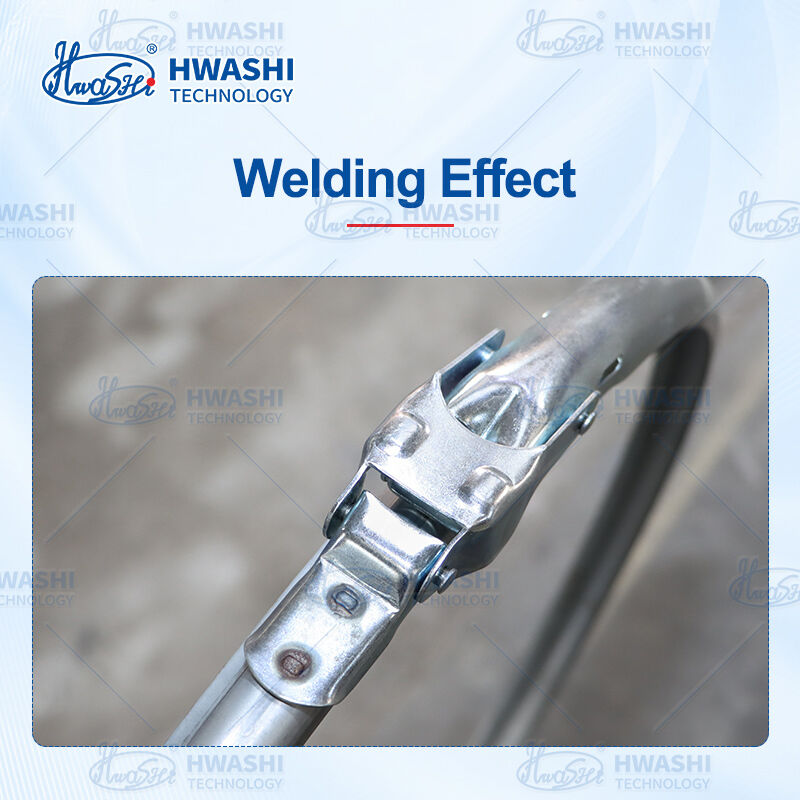

Hwashi MFDC podwójnie-głowy spawarka eliminuje asymetrię spawania poprzez jednoczesne spawanie obu punktów mocowania z niezależnie sterowanym, ale doskonale zsynchronizowanym prądem i ciśnieniem.Obie głowy strzelają w tym samym cyklu., wytwarzając dwa spawania o identycznym rozmiarze nugetu, identycznej penetracji i identycznej sile ciągnięcia.
Napędzany przezTechnologia Inwersora MFDCPracując w częstotliwości 1000 Hz, ta maszyna dostarcza szybkich, skoncentrowanych impulsów energii, które tworzą stałe bryły, zanim powłoka cynkowa może odparować, co czyni ją idealną dla galwanizowanych obwodów stalowych bez rozpraszania,ślady poparzeń, lub uszkodzenia powłoki.system zamykania pneumatycznegojest specjalnie zaprojektowany do zakrzywionej geometrii obręczy beczki, zapewniając pełny, równomierny kontakt elektrody na powierzchniach cylindrycznych.
Zczas cyklu wynoszący nie więcej niż 3,5 sekundy na obrębie(w tym załadunku i rozładunku) oraz101 zapisane programy spawaniadla natychmiastowej zmiany między specyfikacjami, jeden operator może przetwarzać setki obręczy na zmianę z konsekwentną jakością spawania o certyfikacyjnej jakości.
Szczegóły produktu
Zasada działania
Maszyna wykonuje cały proces spawania zaciskiem zamkowym w całkowicie automatycznym cyklu:
- Obciążenie¢ Operator umieszcza obręczykę i zaciszek na beczce w specjalnie zaprojektowanym urządzeniu
- KlempaSystem pneumatyczny zabezpiecza przedmiot roboczy i umieszcza obie elektrody na punktach mocowania klamry zamkowej
- Włókna Obie głowice spawalnicze MFDC działają jednocześnie z synchronizowanym prądem i ciśnieniem, tworząc dwa identyczne bryły spawalnicze
- Czekaj.W trakcie utwardzania elektrody utrzymują ciśnienie w celu zapewnienia całkowitego tworzenia się szczątków
- UwolnienieWłączanie elektrod, otwieranie urządzenia do usuwania części
Automatyczny cykl sterowany przez PLC zarządza każdym krokiem bez ręcznego uruchamiania, bez wywołania oceny czasu, bez zależności operatora.
Kluczowe cechy
| Cechy | Korzyści |
|---|
| Włókna z włókna sztucznego | Obie punkty mocowania zacisku śluzowego spawane w jednym cyklu z identycznymi parametrami |
| Technologia inwertera MFDC (1000 Hz) | Szybki wzrost prądu, krótka prędkość spawania, zapobiega odparowaniu cynku na galwanizowanych obręczach, eliminuje plamy i ślady poparzeń, oszczędza 30% + energii w porównaniu z prądem przemiennym |
| dokładność sterowania prądem ± 1% | Konsekwentna jakość nugetów w każdym cyklu spawania spełnia wymagania certyfikacji opakowań ONZ dla producentów bębnów |
| Zestawy o zakrzywionej powierzchni | Elektrody i bloky lokalizacyjne w kształcie specjalnym, zaprojektowane dla geometrii obręczy beczki, zapewniają pełny, równomierny kontakt na powierzchniach cylindrycznych, niezależnie od średnicy obręczy |
| Całkowicie automatyczny cykl spawania | PLC sterowana sekwencja od zaciskania do uwolnienia eliminuje ludzką zmienność, nowi operatorzy produkują taką samą jakość jak weterani |
| 101 zapisane programy spawania | Natychmiastowe odwołanie dla różnych rozmiarów obręczy, grubości taśm i konstrukcji sprężyny ̇ zmiana w ciągu kilku minut bez spawania testowego |
| Czas cyklu 3,5 sekundy | Setki gotowych obręczy na zmianę od jednego operatora maksymalnie zwiększa przepustowość |
| Wymagania w zakresie bezpieczeństwa i bezpieczeństwa | Szybkie, powtarzalne, bez ręcznej regulacji pomiędzy częściami |
| Trójfazowe wprowadzanie zbilansowane | Brak konieczności korekty współczynnika mocy zmniejsza obciążenie sieci i eliminuje kary za moc reaktywną |
Specyfikacje techniczne
| Pozycja | Specyfikacja |
|---|
| Rodzaj maszyny | Maszyna do spawania punktów MFDC z podwójnym głowicą pionową |
| Głowy spawalnicze | 2 (po lewej i prawej stronie, sterowane niezależnie, jednocześnie) |
| Częstotliwość inwertera | 1000 Hz |
| Napięcie wejściowe | Trójfazowe 380V ±10%, 50/60Hz |
| Pojemność nominalna | 63 / 100 / 150 KVA na osobę (wybieranie) |
| Maks. prąd wtórny | Do 20 000 A na głowę |
| Cykl pracy | 50% |
| Dokładność sterowania prądem | ± 1% |
| Uderzenie elektrody | Górne 80 mm / Dolne 30 mm |
| Siła elektrody | 2001500 N (pneumatyczne, regulowane) |
| Zakres czasu spawania | 1 ‰ 999 ms |
| Automatyczny czas cyklu | 3 ̊5 s/pc (włącznie z obciążeniem/rozładowaniem) |
| Zapisane programy | 101 |
| Tryb działania | Ręczne obciążenie / automatyczny cykl spawania |
| Zapewnienie pneumatyczne | 0.4 ≈ 0,6 MPa |
| Chłodzenie | Chłodzenie wodne (z zamkniętą pętlą, monitorowanie przepływu) |
| Bezpieczeństwo | Światło zasłony, blokady, E-stop, ochrona przed przeciążeniem, alarm niskiego ciśnienia |
| Certyfikacja CE | - Tak, proszę. |
