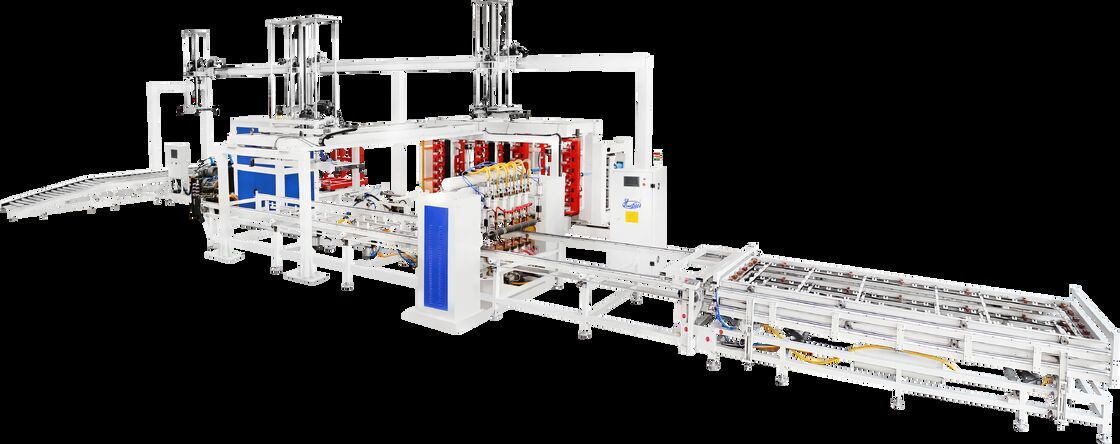

Całkowicie zautomatyzowana maszyna do produkcji klatek IBC
Hwashi IBC automatyczna maszyna do produkcji klatek stanowi szczyt innowacji produkcyjnych,połączenie zaawansowanej technologii automatyki z precyzyjną inżynierią w celu dostarczenia kompleksowego rozwiązania do produkcji klatek dla kontenerów masowych średnich (IBC)Ten najnowocześniejszy system przekształca surowce w wysokiej jakości klatki IBC poprzez w pełni zintegrowany, zautomatyzowany proces, który zapewnia wyjątkową jakość, maksymalną wydajność,i znaczące oszczędności kosztów.
Zaawansowane cechy produkcji
Całkowicie zautomatyzowana produkcja
- Zintegrowane procesy spawania, rozładunku siatki, gięcia, blokowania
- Wymagane tylko 3-4 operatorów
- Możliwość ciągłej pracy przez 24 godziny na dobę
- 80 klatek na godzinę
Inżynieria precyzyjna
- 6-7 głowic spawalniczych z technologią CNC
- dokładność wymiarowa ± 0,1 mm
- 60 sekund na czas cyklu klatki
- Jednolite wyniki spawania
Zapewnienie jakości
- Inteligentny system wykrywania wad
- Monitoring i analiza w czasie rzeczywistym
- Automatyczna regulacja parametrów
- Konsekwentna kontrola jakości
Główny układ ramki spawania
Cztery zestawy transformatorów MF regulują sześć zestawów elektrod spawalniczych, zapewniając optymalną jakość spawania dla każdego punktu spawania.Dwustronna technika spawania w stylu fortepianu znacznie przyspiesza proces spawaniaKażda siatka metalowa może być ukończona w ciągu jednej minuty.elektrody spawalnicze posiadają konstrukcję śruby, zwiększając trwałość przy każdym użyciu.

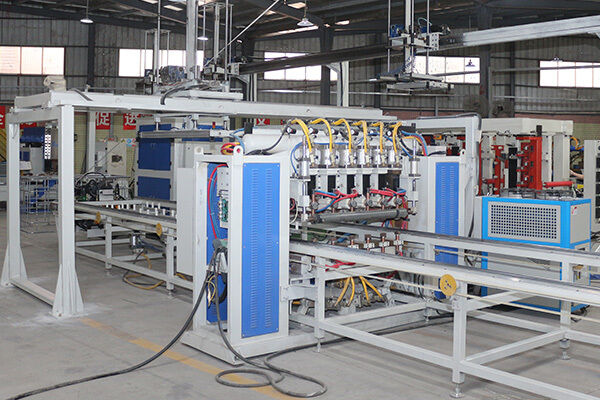

Sześciogłowa maszyna do automatycznego spawania IBC
System zasilania spawania wyposażony jest w cztery zestawy zaawansowanych źródeł zasilania MF DC, umożliwiające jednoczesne spawanie w sześciu różnych miejscach.Dwuwarstwowe podkładanie urządzenia zwiększa wydajność pracy - podczas gdy jedno urządzenie jest aktywnie zaangażowane w spawanie, drugi może bezproblemowo ładować materiały.
Jakość spawania płaskiej siatki rurowej
Aparacja spawalnicza przekształca rury w charakterystyczną konfigurację płaskiej siatki, zapewniając spawania o niezrównanej wytrzymałości i solidnej jakości.Proces spawania jest skutecznie zakończony w około 60 sekund.
Pionowa podwójna maszyna do gięcia
IBC klatka ramy dwu-stacji gięcia maszyny gwarantuje wysoką precyzję w gięciu, stabilne działania i niezwykłą wydajność.Maszyna gięcia przekształca płaską siatkę w precyzyjnie kwadratową ramę w około 20-25 sekund.
- Przetworzona przez CNC wiązka gięcia zapewnia precyzyjne kąty gięcia
- Każda forma regulowana w górę i w dół przez około 3 mm
- 120 stopniowy projekt formy dla gładkich kątów gięcia
- Robustna konstrukcja ramy prostokątnej dla stabilności
System ciśnienia hydraulicznego
Specjalnie zaprojektowana do gięcia oczek z palety, maszyna gięcia IBC kształtuje je w prostokątne ramy o dokładnych wymiarach (1200±5mm) *(1000±5mm).
Maszyna do zamykania ramy klatki IBC
Dokładnie wykonane jako spójna jednostka, z wyjątkową precyzją wstawiania, solidną siłą zamykania i płynnym połączeniem stabilności i wydajności.
- Zmienna ręka z zaciskiem dla różnych konstrukcji klatek
- Projekt hydrauliczny i pneumatyczny zwiększa wydajność
- Automatyczne łączenie boków rur
- Hydrauliczne kształt przycisku zapobiega pęknięciu
- Urządzenie automatycznego wysyłania zapewnia płynną produkcję
Maszyna do wykonywania otworów i bicia
Używany do tworzenia otworów na ramie, dzięki czemu cała ramka może być zamocowana na ramie bazowej.
- Głowice tłoczące z formy tłoczącej
- Działanie stacji hydraulicznej
- Panel lokalizacyjny głowicy przebicia
- Panel regulowany dla szerszego zakresu pozycjonowania
Maszyna do spawania ramy bazowej
Projekt przyjmuje poziomą strukturę i 7 głowic spawalniczych do zakończenia spawania ramy bazowej.Operator musi tylko ładować i rozładowywać produkt podczas automatycznego spawania maszyny.
- Pozostałe urządzenia
- Automatyczne rozładunek spawanych palet
- 3 zestawy źródeł mocy MF DC 250KVA
- Wyeliminuje niestabilną jakość spawania z pracy ręcznej
- Wyższy poziom produkcji i automatyzacja
Specyfikacje techniczne
| Specyfikacja |
Szczegóły |
| Nazwa produktu |
Linia produkcyjna ram IBC |
| Styl |
pojedynczy rząd / podwójny rząd |
| Maksymalna szerokość spawania |
1200 mm |
| Maksymalna długość spawania |
4250 mm |
| Marka |
Hwashi |
| Wyposażona moc |
350 kVA/400 kVA |
| napięcie |
3p 380V |
| Materiał |
Rury galwanizowane |
| Grubość rury |
1-2 mm |
| Średnica rury |
14-20 mm |
| Zdolność robocza |
350-450 ((480-550) sztuk/8 godzin |
| Popyt na pracę |
2-3 prace |
Funkcje systemu wysyłania zbiorników
- Odpowiednie dla fabryk z oddzielnymi maszynami do dmuchania i warsztatami klatkowymi
- Zbiorniki testowe transportowane na transporterze bez interwencji człowieka
- Zawiera obszar umieszczenia klatki IBC zgiętej, przyciskowej i przebionej
- Obszar magazynowania spawanych palet
- Automatyczna ścieżka montażu palety
- Obszar spawania palet i obrotowego montażu
- Systemy bezpiecznego przejścia i automatycznego zasilania
Dlaczego wybrać Hwashi?
- 20+ lat doświadczenia w technologii spawania i automatyki
- Certyfikat ISO 9001 i CE zatwierdzony zgodnie z międzynarodowymi normami jakości
- 24/7 wsparcie techniczne i kompleksowa obsługa posprzedażna
- Dostosowalne rozwiązania dostosowane do konkretnych potrzeb produkcyjnych
- Przemysł 4.0 gotowy z możliwościami integracji IoT
