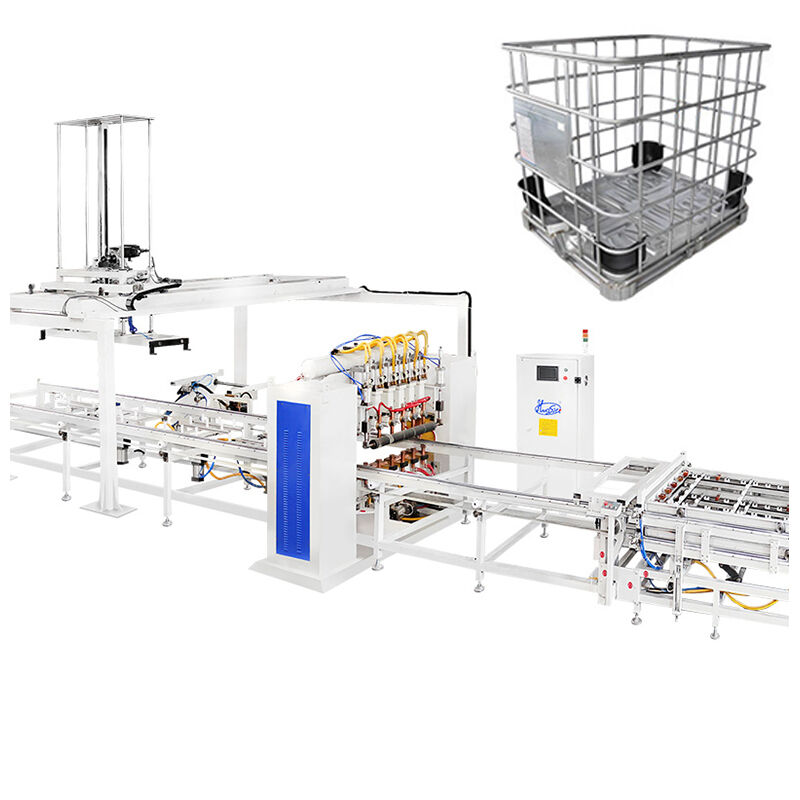

Całkowicie zautomatyzowana maszyna do produkcji klatek IBC
Hwashi IBC automatyczna maszyna do produkcji klatek stanowi szczyt innowacji produkcyjnych,połączenie zaawansowanej technologii automatyki z precyzyjną inżynierią w celu dostarczenia kompleksowego rozwiązania do produkcji klatek dla kontenerów masowych średnich (IBC)Ten najnowocześniejszy system przekształca surowce w wysokiej jakości klatki IBC poprzez w pełni zintegrowany, zautomatyzowany proces, który zapewnia wyjątkową jakość, maksymalną wydajność,i znaczące oszczędności kosztów.
Zaawansowane możliwości produkcyjne
Całkowicie zautomatyzowana linia produkcyjna z zintegrowanymi procesami spawania, rozładunku siatki, gięcia, blokowania, wykonywania otworów i przebijania
Wymaga tylko 3-4 operatorów do pełnej operacji
Możliwość ciągłej pracy przez 24 godziny na dobę
80 klatek na godzinę
Certyfikat CE i CCC zgodny z międzynarodowymi normami jakości
Dokładna inżynieria doskonałość
Wielokrotne głowice spawalnicze działające jednocześnie przy technologii CNC
6-7 głowic spawalniczych dla jednolitych wyników spawania
dokładność wymiarowa ± 0,1 mm
60 sekund na czas cyklu klatki
Zapewnienie jakości oparte na sztucznej inteligencji
Inteligentny system wykrywania wad z identyfikacją anomalii w czasie rzeczywistym
Automatyczna regulacja parametrów w celu zapewnienia spójnej jakości
Monitoring w czasie rzeczywistym i analiza produkcji
Główna technologia ramki spawania
Cztery zestawy transformatorów MF regulują sześć zestawów elektrod spawalniczych, zapewniając optymalną jakość spawania dla każdego punktu spawania.Dwustronna technika spawania w stylu fortepianu znacznie przyspiesza proces spawaniaKażda siatka metalowa może być ukończona w ciągu jednej minuty.podczas gdy elektrody spawalnicze zaprojektowane ze śrubą zwiększają trwałość.
Sześciogłowa maszyna do automatycznego spawania IBC
System zasilania spawania wyposażony jest w cztery zestawy zaawansowanych źródeł zasilania MF DC, umożliwiające jednoczesne spawanie w sześciu różnych miejscach.Dwuwarstwowe podkładanie urządzenia zwiększa wydajność pracy - podczas gdy jedno urządzenie jest aktywnie zaangażowane w spawanie, drugi może bezproblemowo ładować materiały.

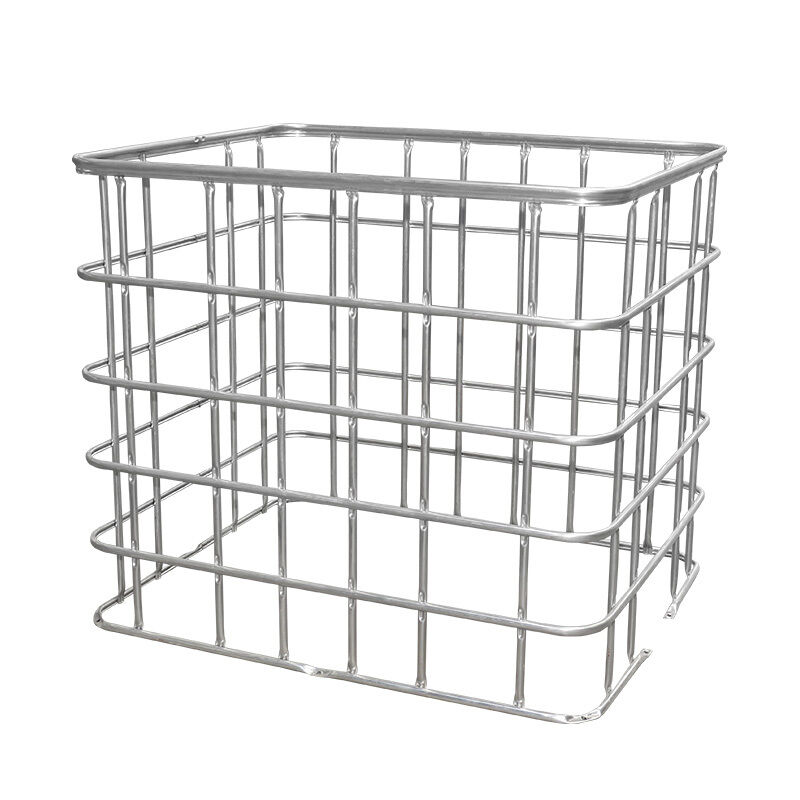

Jakość spawania płaskiej siatki rurowej
Aparacja spawalnicza przekształca rury w charakterystyczną konfigurację płaskiej siatki, zapewniając spawania o niezrównanej wytrzymałości i solidnej jakości.Proces spawania jest skutecznie zakończony w około 60 sekund.
Pionowa podwójna maszyna do gięcia
IBC klatka ramy dwu-stacji gięcia maszyny gwarantuje wysoką precyzję w gięciu, stabilne działania i niezwykłą wydajność.Przekształca płaską siatkę w precyzyjnie kwadratową ramę w około 20-25 sekund.
Charakterystyka wiązki giętej
Przetworzona przez CNC wiązka gięcia zapewnia precyzyjne kąty gięcia
Każda forma regulowana w górę i w dół o 3 mm zwiększyć zakres gięcia
120 stopniowy projekt formy dla gładkich kątów gięcia
Robustna konstrukcja ramy prostokątnej z grubszymi stalowymi kolumnami dla wyjątkowej stabilności
System ciśnienia hydraulicznego
Specjalnie zaprojektowana do gięcia oczek z palety, maszyna gięcia IBC kształtuje je w prostokątne ramy o dokładnych wymiarach (1200±5mm) *(1000±5mm).
Maszyna do zamykania ramy klatki IBC
Dokładnie wykonane jako spójna jednostka, z wyjątkową precyzją wstawiania, solidną siłą zamykania i płynnym połączeniem stabilności i wydajności.
Skuteczność i jakość zamków
regulowane ramię zaciskające dostosowane do różnych konstrukcji metalowych klatek IBC
Projekt hydrauliczny i pneumatyczny zwiększa wydajność maszyny
Wyroby do automatycznego łączenia dwóch stron rur
Hydrauliczne kształt przycisku tworzy ciasne punkty przycisku, aby zapobiec pęknięciu
Hydrauliczna stacja ciśnienia z urządzeniem automatycznego wysyłania zapewnia płynną produkcję
Maszyna do wykonywania otworów w ramce klatki IBC
Używany do tworzenia otworów na ramie, dzięki czemu cała ramka może być zamocowana na ramie bazowej.
Wydajność i jakość wykonywania otworów
Głowy tłoczące z formą tłoczącą w celu tworzenia stałych otworów
Stacja hydrauliczna zapewniająca niezawodną energię
Panel lokalizujący głowicę do przebijania w celu uzyskania precyzji
Panel regulowany z lewej na prawą stronę, z przodu na tył dla szerszego zakresu pozycjonowania
Maszyna do spawania ramy podstawy klatki IBC
Projekt przyjmuje poziomą strukturę i 7 głowic spawalniczych do zakończenia spawania ramy bazowej.Operator musi tylko ładować i rozładowywać produkt podczas automatycznego spawania maszyny.
Charakterystyka spawania ramy bazowej
Pozostałe urządzenia do spawania
Automatyczne rozładunek spawanych palet
3 zestawy mocy MF DC 250KVA dla zwiększonej jakości i szybkości produkcji
Rozwiązuje problem niestabilnej jakości spawania spowodowanego pracą ręczną
Wyższy poziom produkcji i automatyzacja
Specyfikacje techniczne
| Nazwa produktu |
Linia produkcyjna ram IBC |
Styl |
pojedynczy rząd / podwójny rząd |
| Maksymalna szerokość spawania |
1200 mm |
Maksymalna długość spawania |
4250 mm |
| Marka |
Hwashi |
Kolor |
niebieski/żółty/na zamówienie |
| Wyposażona moc |
350 kVA/400 kVA |
Miejsce produkcji |
Prowincja Zhejiang, Chiny |
| napięcie |
3p 380V |
Materiał |
Rury galwanizowane |
| Grubość rury |
1-2 mm |
Cykl pracy |
20% |
| Średnica rury |
14-20 mm |
Częstotliwość |
50 Hz/60 Hz |
| Metoda załadunku rury |
Praca ręczna/2 |
Rozmiar kabla |
≥ 70 mm3 |
| Zdolność robocza |
350-450 ((480-550) sztuk/8 godzin |
Rozmiar rur powietrznych |
G1 |
| Popyt na pracę |
2-3 prace |
Rozmiar rury wodnej |
G1 1/4 |
Funkcje systemu wysyłania zbiorników
Przystosowane do fabryk oddzielających warsztat maszyn dmuchawych od warsztatu klatkowego
Zbiorniki testowe są transportowane na przenośniku do warsztatu klatki bez konieczności interwencji człowieka
Zawiera obszar umieszczenia klatki IBC zgiętej, przyciskowej i przebionej
Obszar magazynowania spawanych palet
Automatyczna ścieżka montażu palety
Spawanie palet
Bezpieczne przejście przez klatkę obrotową i obszar montażu palet
Powierzchnia magazynowania płyt palet / automatyczne podawanie
Dlaczego wybrać Hwashi?
20+ lat doświadczenia w technologii spawania i automatyki
Certyfikat ISO 9001 i CE zatwierdzony zgodnie z międzynarodowymi normami jakości
24/7 wsparcie techniczne i kompleksowa obsługa posprzedażna
Dostosowalne rozwiązania dostosowane do konkretnych potrzeb produkcyjnych
Przemysł 4.0 gotowy z możliwościami integracji IoT
