Automatyczna maszyna do produkcji klatek Hwashi IBC
Automatyczna spawarka do ram klatek Hwashi IBC to specjalistyczna linia produkcyjna przeznaczona do produkcji ram klatek IBC. Ten kompleksowy system obejmuje automatyczne spawanie ram klatek, ramię mechaniczne do rozładunku siatki, strukturę obrotu siatki, automatyczną giętarkę do ram, maszynę do blokowania, maszynę do wykonywania otworów i wykrawania oraz automatyczne ramię mechaniczne do przemieszczania linii produkcyjnej. Cała linia wymaga tylko 2-3 operatorów, którzy po prostu ładują materiały na początku i rozładowują gotowe produkty na końcu.
Kluczowe zalety
Efektywne zużycie energii:Zaawansowana technologia spawania i materiały zapewniają wysoką wydajność energetyczną, co świadczy o świadomości ekologicznej i wspiera zrównoważony rozwój.
Przyjazny dla użytkownika interfejs:Intuicyjny interfejs upraszcza obsługę, zmniejsza koszty szkolenia i zwiększa wydajność operacyjną.
Specyfikacje techniczne
- Wydajność spawania: 50 sekund na sztukę
- Źródło spawania: 4 zestawy źródła zasilania MF DC
- Opcja platformy podającej: Jednowarstwowa lub dwuwarstwowa
- Opcja systemu rozładunku: Ręczny rozładunek lub automatyczne ramię mechaniczne
Wydajność produkcyjna:50 sekund na sztukę
Główny system ram spawanych
Cztery transformatory MF regulują sześć zestawów elektrod spawalniczych, zapewniając optymalną jakość spawania dla każdego punktu. Dwustronna technika spawania w stylu fortepianu znacznie przyspiesza proces spawania, kończąc każdą metalową siatkę w ciągu jednej minuty.
Konstrukcja obejmuje górne i dolne siłowniki pneumatyczne, aby zagwarantować płaskie pozycje spawania. Elektrody spawalnicze mają konstrukcję śrubową dla zwiększonej trwałości przy każdym użyciu.

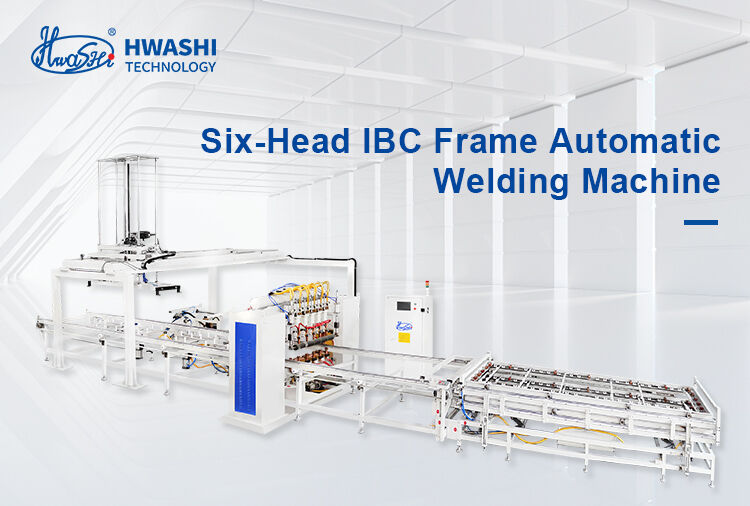

Sześciogłowicowa automatyczna spawarka ram IBC
System zasilania spawalniczego posiada cztery zestawy zaawansowanych źródeł zasilania MF DC, umożliwiając jednoczesne spawanie w sześciu różnych miejscach. Dwuwarstwowy podajnik mocujący zwiększa wydajność, umożliwiając ładowanie materiału na jednym mocowaniu, podczas gdy spawanie odbywa się na innym.

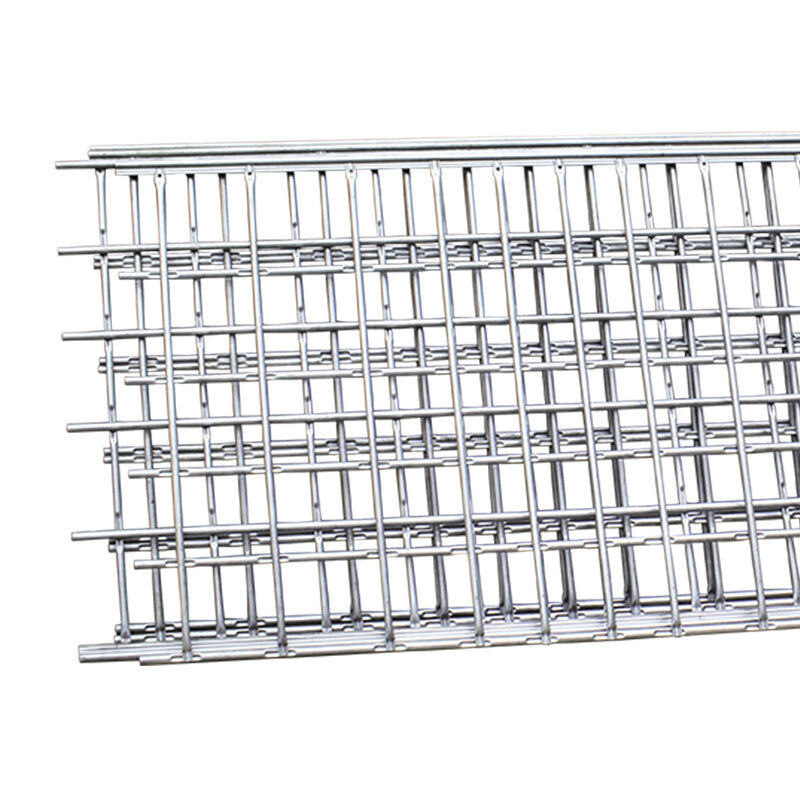

Płaska siatka rurowa i solidna jakość spawania
Aparatura spawalnicza przekształca rury w charakterystyczną płaską konfigurację siatki, zapewniając mocne, solidne spoiny. Cały proces spawania zajmuje około 60 sekund na płaską siatkę.
Pionowa dwustanowiskowa giętarka ram IBC
Ta kompleksowa maszyna do obróbki gwarantuje wysoką precyzję gięcia przy stabilnej pracy i niezwykłej wydajności.
Zginanie płaskiej siatki w kształt kwadratu
Giętarka fachowo przekształca płaską siatkę w precyzyjnie kwadratowe ramy, kończąc proces gięcia w około 20-25 sekund.
Cechy belki gięcia
- Belka gięcia obrabiana CNC zapewnia precyzyjne kąty gięcia
- Każda forma na belce gięcia może być regulowana w górę i w dół o około 3 mm, aby zwiększyć zakres gięcia
- Konstrukcja formy 120 stopni tworzy gładsze kąty gięcia
Konstrukcja ramy gięcia
Rama maszyny ma solidną prostokątną konstrukcję z grubszymi stalowymi kolumnami i panelem osłonowym w kształcie drzwi, zapewniając wyjątkową wytrzymałość i stabilność.
Hydrauliczna stacja ciśnieniowa
Zaprojektowana specjalnie do gięcia siatek zbiorników paletowych, ta stacja zasilana hydraulicznie kształtuje je w prostokątne ramy o precyzyjnych wymiarach (1200±5mm)*(1000±5mm), gwarantując optymalną wydajność gięcia.
Maszyna do blokowania ram klatek IBC
Ta spójna jednostka zapewnia wyjątkową precyzję wkładania, solidną wytrzymałość blokowania oraz płynne połączenie stabilności i wydajności.
Wydajność i jakość blokowania
Regulowane ramię zaciskowe
- Dostosowane do różnych konstrukcji metalowych klatek IBC dla szerszego zakresu roboczego
- Konstrukcja hydrauliczna i pneumatyczna zwiększa wydajność maszyny
- Zaprojektowane do automatycznego łączenia boków rur
Hydrauliczna forma zaciskowa
Układ hydrauliczny tworzy ciasne punkty zaciskania dla rur, zapobiegając pękaniu metalowej klatki.
Hydrauliczna stacja ciśnieniowa
Wyposażona w urządzenie automatycznego wysyłania w celu zapewnienia płynnej i wydajnej produkcji metalowych klatek.
Maszyna do wykonywania otworów i wykrawania ram klatek IBC
Ta maszyna tworzy otwory w ramie, aby umożliwić bezpieczne mocowanie do ramy podstawy.
Wydajność i jakość wykonywania otworów
Używając siły hydraulicznej, cały proces wykonywania otworów i wykrawania zajmuje około 25-30 sekund.
Funkcje obejmują:
- Głowice dociskowe z formą dociskową
- Stacja hydrauliczna
- Panel lokalizacyjny głowicy wykrawającej
- Regulowany panel lokalizacyjny lewo-prawo, przód-tył dla szerszego zakresu pozycjonowania
Spawarka ram podstawy klatek IBC
Ta maszyna o konstrukcji poziomej z 7 głowicami spawalniczymi automatycznie kończy spawanie ramy podstawy. Operatorzy muszą tylko załadować materiały, a spawane palety są automatycznie rozładowywane.
Cechy produktu
- Konstrukcja pozioma z 7 głowicami spawalniczymi do kompletnego spawania ramy podstawy
- Automatyczne rozładowywanie spawanych palet
- 3 zestawy źródeł zasilania MF DC 250KVA
- Zwiększa jakość produktu i tempo produkcji, jednocześnie obniżając koszty
- Rozwiązuje problemy z niestabilną jakością spawania wynikające z pracy ręcznej
- Wyższe tempo produkcji i poziom automatyzacji
Tabela specyfikacji technicznych
| Nazwa produktu |
Linia produkcyjna ram IBC |
Styl |
pojedynczy rząd / podwójny rząd |
| Maksymalna szerokość spawania |
1200mm |
Maksymalna długość spawania |
4250mm |
| Marka |
Hwashi |
Kolor |
niebieski/żółty/niestandardowy |
| Wyposażona moc |
350kVA/400kVA |
Miejsce produkcji |
Prowincja Zhejiang, Chiny |
| Napięcie |
3p 380V |
Materiał |
Rura ocynkowana |
| Grubość rury |
1-2mm |
Cykl pracy |
20% |
| Średnica rury |
14-20mm |
Częstotliwość |
50HZ/60HZ |
| Metoda ładowania rur |
ręczna/2 pracowników |
Rozmiar kabla |
≥70mm³ |
| Wydajność robocza |
350-450(480-550) szt./8 godzin |
Rozmiar rury powietrznej |
G1 |
| Zapotrzebowanie na pracę |
2-3 pracowników |
Rozmiar rury wodnej |
G1 1/4 |

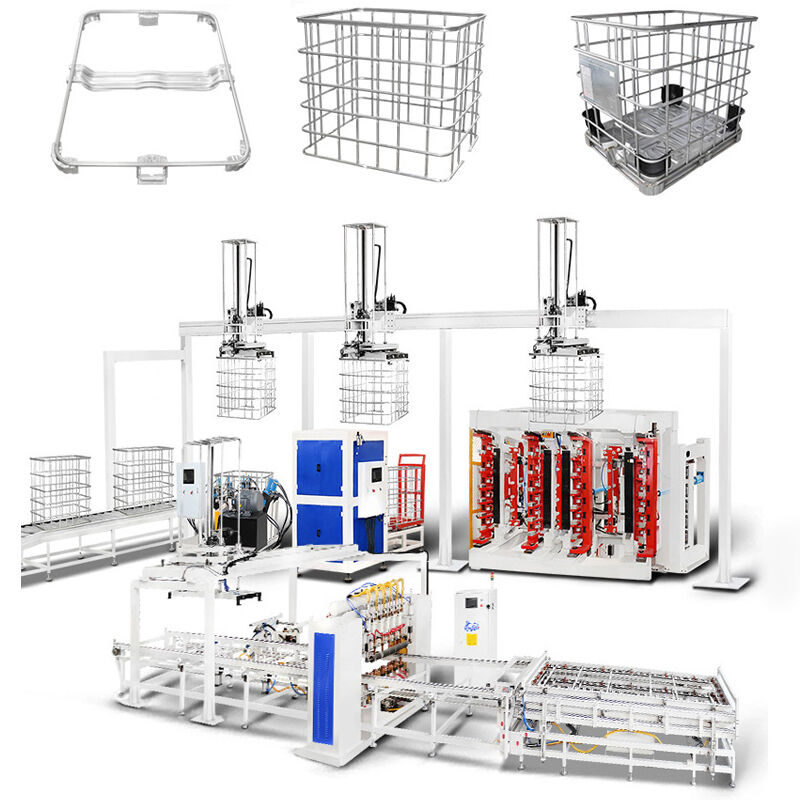

Cechy układu linii produkcyjnej
- System wysyłania zbiorników: Odpowiedni dla fabryk z oddzielną dmuchawą i warsztatami klatek
- Zbiorniki testowe transportowane przez przenośnik do warsztatu klatek bez interwencji człowieka
- Obszar umieszczania klatek IBC zgiętych, zaciskanych i wykrawanych
- Obszar magazynowania spawanych palet
- Automatyczna ścieżka montażu palet
- Stacja spawania palet
- Obrotowy obszar montażu klatek i palet
- Konstrukcja bezpiecznego przejścia
- Obszar magazynowania płyt paletowych z automatycznym podawaniem
