Maszyna do spawania klatek IBC Części zamienne do automatycznej maszyny do spawania klatek

Giętarka fachowo przekształca płaską siatkę w precyzyjnie kwadratową ramę. Osiągnięcie procesu gięcia w około 20-25 sekund podkreśla wydajność maszyny i zdolność do szybkiej produkcji.

Belka giętarki

Belka giętarki obrabiana CNC jest używana do zapewnienia kąta gięcia.

Każda forma na belce giętarki może być regulowana w górę i w dół o około 3 mm, aby zwiększyć zakres gięcia.

Konstrukcja formy 120 stopni sprawia, że każdy kąt gięcia jest bardziej płynny.

• Rama giętarki
• Rama maszyny charakteryzuje się solidną prostokątną konstrukcją, z grubszymi stalowymi kolumnami i panelem osłonowym w kształcie drzwi, zapewniając wyjątkową wytrzymałość i stabilność.
• Stacja ciśnienia hydraulicznego

Zaprojektowana specjalnie do gięcia siatek zbiorników paletowych, giętarka IBC fachowo kształtuje je w prostokątne ramy o precyzyjnych wymiarach (1200±5mm)×(1000±5mm). Ta stacja zasilana hydraulicznie gwarantuje optymalną wydajność gięcia.

Maszyna blokująca ramę klatki IBC

Maszyna blokująca ramę klatki IBC jest skrupulatnie wykonana jako spójna jednostka, charakteryzująca się wyjątkową precyzją wkładania, solidną siłą blokowania oraz płynnym połączeniem stabilności i wydajności podczas pracy.

Wydajność i jakość blokowania

Regulowane ramię zaciskowe:
Dostosowane do różnych konstrukcji metalowych klatek IBC, regulowane ramię zaciskowe poszerza zakres roboczy maszyny.

Konstrukcja hydrauliczna i pneumatyczna ramienia zaciskowego zwiększa wydajność maszyny.

Ramię zaciskowe jest również zaprojektowane do automatycznego łączenia dwóch stron rury.

Hydrauliczna forma zaciskowa:
Wyposażona w system hydrauliczny, forma zaciskowa tworzy ciasne punkty zaciskania dla rury, zapobiegając pękaniu metalowej klatki.
Stacja ciśnienia hydraulicznego:
Wyposażona w urządzenie automatycznego wysyłania, stacja ciśnienia hydraulicznego zapewnia płynny i wydajny proces produkcji metalowych klatek.
Maszyna do wykonywania otworów i wykrawania ram klatki IBC

Maszyna do wykonywania otworów i wykrawania ram klatki IBC służy do formowania otworu w ramie, dzięki czemu kompletna rama może być zamocowana na ramie podstawy.
Wydajność i jakość wykonywania otworów

Maszyna do wykonywania otworów i wykrawania wykorzystuje siłę hydrauliczną. Wykonanie pełnego procesu zajmie około 25-30 sekund.
a. Głowice dociskowe z formą dociskową
b. Stacja hydrauliczna
c. Panel lokalizacyjny głowicy wykrawającej
Panel lokalizacyjny regulowany w lewo-prawo, przód-tył może umieścić pozycję wykrawania w szerszym zakresie użytkowania.
Spawarka ramy podstawy klatki IBC
Konstrukcja spawarki ramy podstawy przyjmuje strukturę poziomą i 7 głowic spawalniczych do zakończenia spawania ramy podstawy. Operator musi tylko załadować i rozładować produkt. Maszyna wykona spawanie automatycznie.
Cechy produktu:

1. Konstrukcja przyjmuje strukturę poziomą i 7 głowic spawalniczych do zakończenia spawania ramy podstawy. Operator musi tylko załadować.
2. Spawana paleta zostanie rozładowana automatycznie. Maszyna wykona spawanie automatycznie.
3. Przyjmuje 3 zestawy zasilania MF DC 250KVA. Maszyna pomaga zwiększyć jakość produktu i tempo produkcji, obniżyć koszty produkcji.
4. Rozwiąż problem niestabilnej jakości spawania spowodowany pracą ręczną. Wyższe tempo produkcji i poziom automatyzacji.

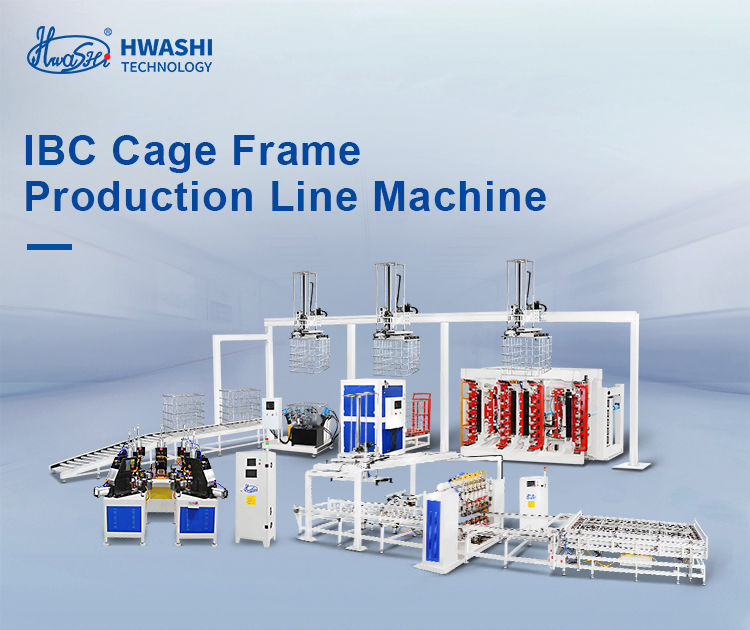

Nazwa produktu
Linia produkcyjna ram IBC
Styl

3. System wysyłania zbiorników
4. Obszar umieszczania klatek IBC zgiętych, zaciskanych i wykrawanych
5. Obszar magazynowania spawanych palet
6. Automatyczna ścieżka montażu palet
7. Spawanie palet
8. Obracanie klatki i obszar montażu palet Bezpieczne przejście
9. Obszar magazynowania płyt paletowych / Automatyczne podawanie
