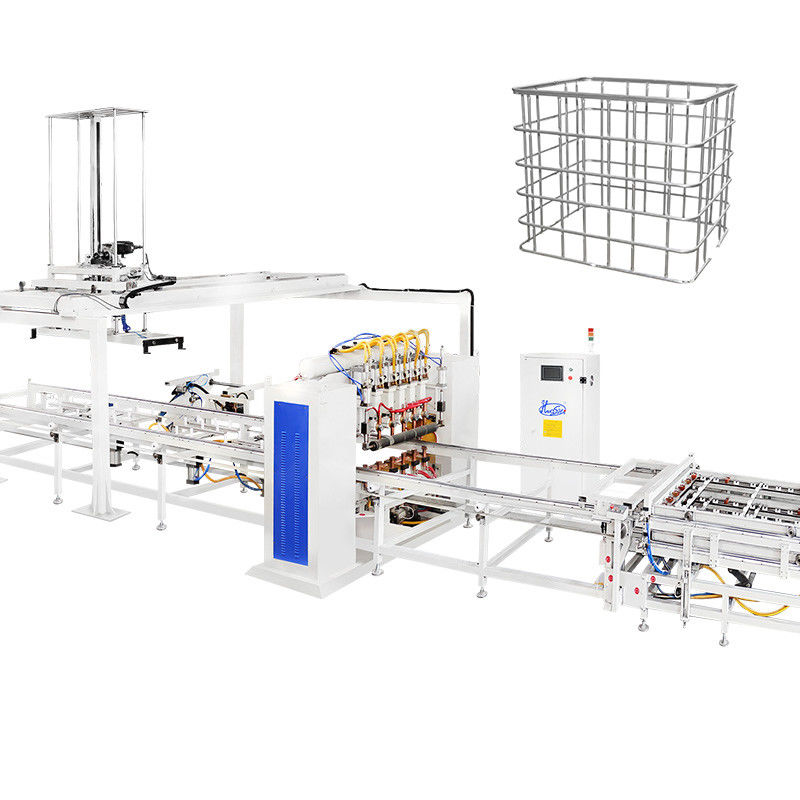

Maszyna do spawania zbiorników masowych

Giętarka zgina płaską siatkę w kwadratową ramę. Wykończenie procesu gięcia zajmie około 20-25 sekund.

Belka giętarki

1. Belka giętarki obrabiana CNC służy do zapewnienia kąta gięcia.

2. Każda forma na belce giętarki może być regulowana w górę i w dół o około 3 mm, aby zwiększyć zakres gięcia.

3. Konstrukcja formy 120 stopni sprawia, że każdy kąt gięcia jest bardziej płynny.

Rama giętarki

Rama maszyny w kształcie prostokąta z grubszą kolumną stalową i panelem osłonowym w kształcie drzwi, co sprawia, że maszyna jest solidna i stabilna.

Stacja ciśnienia hydraulicznego

Giętarka IBC jest stosowana do gięcia siatek zbiorników paletowych i zostaną one zgięte w prostokątne ramy o wymiarach zewnętrznych (1200±5mm)×(1000±5mm).

Zgrabiarka do ram klatek IBC
Zgrabiarka do ram klatek IBC jest przetwarzana jako całość, z wysoką precyzją wkładania, dużą wytrzymałością na zamykanie, stabilną i wydajną pracą.
Wydajność i jakość zamykania
Zgrabiarka zamyka końce ramy rurowej za pomocą siły hydraulicznej. Wykończenie procesu zamykania zajmie około 25-30 sekund.
Regulowane ramię zaciskowe
1. Zgodnie z różnym projektem metalowej klatki IBC, regulowane ramię zaciskowe może zwiększyć zakres roboczy maszyny.
2. Konstrukcja hydrauliczna i pneumatyczna ramienia zaciskowego może sprawić, że maszyna będzie bardziej wydajna.
3. Ramię zaciskowe jest również zaprojektowane do automatycznego łączenia dwóch stron rury razem
Forma zaciskowa hydrauliczna
Forma zaciskowa z systemem hydraulicznym może zapewnić ciasne zaciskanie rury, aby zapobiec pękaniu metalowej klatki.
Stacja ciśnienia hydraulicznego
Dostępne urządzenie do automatycznego wysyłania
Urządzenie do automatycznego wysyłania metalowej klatki może sprawić, że automatyczna produkcja klatek będzie bardziej płynna i wydajna.

Maszyna do wykonywania otworów i wykrawania ram klatek IBC
Maszyna do wykonywania otworów i wykrawania ram klatek IBC służy do formowania otworu na ramie, dzięki czemu kompletna rama może być zamocowana na ramie podstawy.
Wydajność i jakość wykonywania otworów
Maszyna do wykonywania otworów i wykrawania wykorzystuje siłę hydrauliczną. Wykończenie całego procesu zajmie około 25-30 sekund.
a. Głowice dociskowe z formą dociskową
b. Stacja hydrauliczna
c. Panel lokalizacyjny głowicy wykrawającej
Panel lokalizacyjny regulowany w lewo-prawo, przód-tył może sprawić, że pozycja wykrawania będzie miała szerszy zakres zastosowań.

Spawarka do ram podstawy klatek IBC
Konstrukcja spawarki do ram podstawy przyjmuje konstrukcję poziomą i 7 głowic spawalniczych do zakończenia spawania ramy podstawy. Operator musi tylko załadować i rozładować produkt. Maszyna wykona spawanie automatycznie.
Cechy produktu:
1. Konstrukcja przyjmuje konstrukcję poziomą i 7 głowic spawalniczych do zakończenia spawania ramy podstawy. Operator musi tylko załadować.
2. Spawana paleta zostanie rozładowana automatycznie. Maszyna wykona spawanie automatycznie.
3. Wykorzystuje 3 zestawy zasilania MF DC 250KVA. Maszyna pomaga zwiększyć jakość produktu i tempo produkcji, obniżyć koszty produkcji.
4. Rozwiąż problem niestabilnej jakości spawania spowodowany pracą ręczną. Wyższe tempo produkcji i poziom automatyzacji.

Cechy produktu - System wysyłania zbiorników:
1. System ten jest odpowiedni dla fabryk, które oddzielają warsztat dmucharki i warsztat klatek.
2. Zbiorniki testowe są transportowane przez przenośnik do warsztatu klatek. Nie jest wymagana interwencja człowieka.
3. System wysyłania zbiorników
4. Obszar umieszczania klatek IBC zgiętych, zaciskanych i wykrawanych
5. Obszar magazynowania spawanych palet
6. Automatyczna ścieżka montażu palet
7. Spawanie palet
8. Obszar montażu obrotowych klatek i palet - Bezpieczne przejście
9. Obszar magazynowania płyt paletowych / Automatyczne podawanie
