Nowy pełnoautomatyczny IBC Klatka Maszyna do tworzenia 1oool Pojemność częstotliwość Stalowe kratki spawanie Linia produkcyjna niezawodne ciśnienie pompy

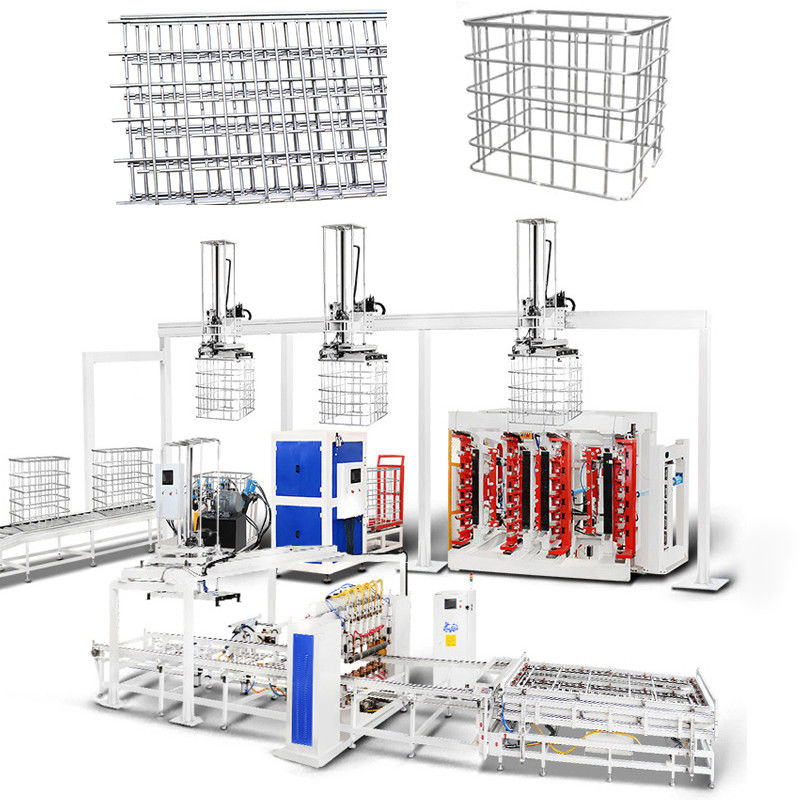

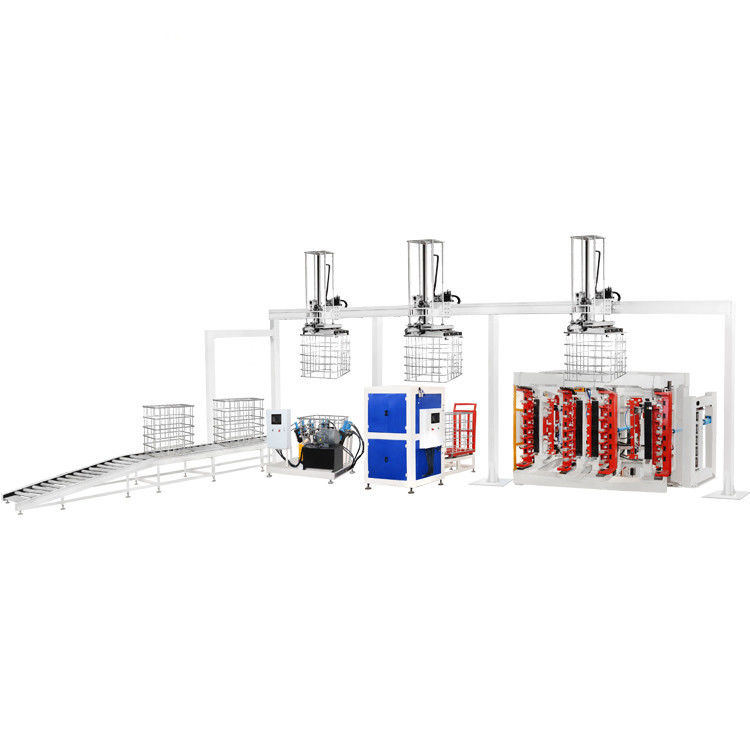

Automatyczna linia produkcyjna Hwashi IBC Cage Frame Automatic Welding Machine Automatic Production Line jest specjalnie zaprojektowaną linią produkcyjną dla ramy klatki IBC. Cała linia maszyny obejmuje automatyczne spawanie ramy klatki,ramię mechaniczne do rozładunku oczek, konstrukcja obrotu siatki, automatyczna maszyna do gięcia ramy, maszyna do blokowania, maszyna do wykonywania otworów i bicia, automatyczna linia produkcyjna ruchomego ramienia mechanicznego.Cała linia wymaga tylko 2-3 osóbOperator musi tylko dokonać załadunku materiału do maszyny spawalniczej ramy i rozładunku na końcu linii.Również możemy wyposażyć linię z automatycznej podstawy ramy spawalniczej maszyny i automatycznego rozładunku ramienia mechanicznego dla ramy podstawy.

Wsparcie przewidywalne: Czujniki monitorują stan maszyny, informując operatorów o wszelkich niezbędnych konserwacjach w celu zapobiegania nieplanowanym przestojom.

Digital Twins do optymalizacji: Modele cyfrowe symulują i testują procesy produkcyjne, umożliwiając dalsze poprawy wydajności.

Wydajne zużycie energii: dzięki zastosowaniu zaawansowanej technologii spawania i materiałów zapewnia wysoką wydajność stosunku zużycia energii do zużycia energii,wykazywanie świadomości środowiskowej i dostosowanie się do trendów zrównoważonego rozwoju.

Przystępny interfejs użytkownika: Dzięki intuicyjnemu interfejsowi maszyna ułatwia obsługę, obniża koszty szkolenia i zwiększa wydajność operacyjną.

Charakterystyka:

Pionowa dwustronna maszyna do gięcia ramy IBC

Maszyna do gięcia IBC z ramką klatkową z dwoma stacjami podlega kompleksowemu przetwarzaniu, aby zagwarantować nie tylko wysoką precyzję gięcia, ale także stabilną pracę i niezwykłą wydajność.

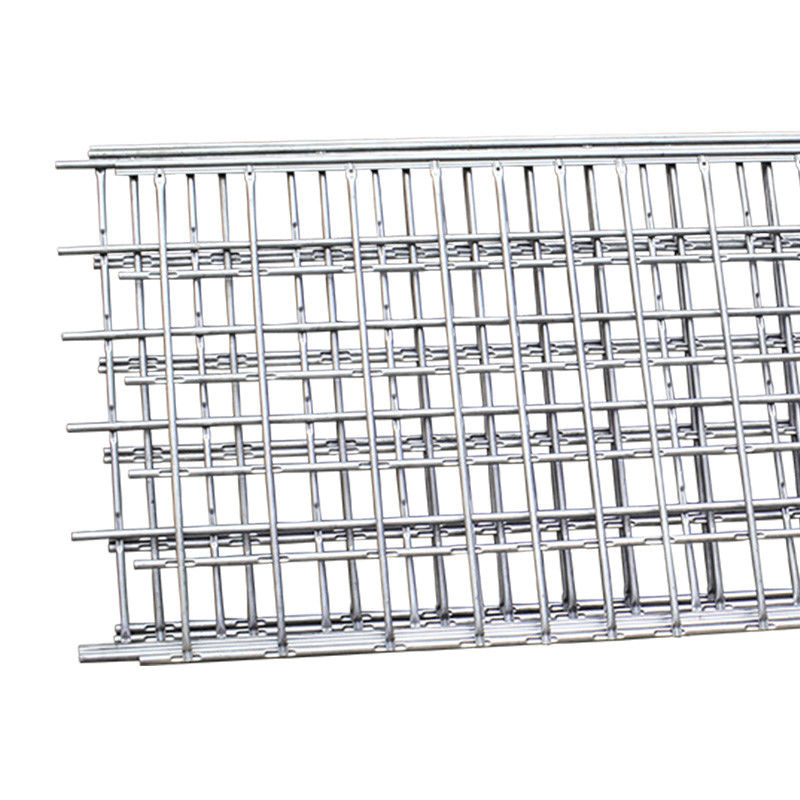

Zgięć płaską siatkę do kształtu kwadratowego

Maszyna do gięcia umiejętnie przekształca płaską siatkę w precyzyjnie kwadratową ramę.Osiągnięcie procesu gięcia w około 20-25 sekund podkreśla wydajność maszyny i szybkie możliwości produkcji.

Wiązka zgięcia

• Do zapewnienia kąta gięcia wykorzystuje się beam giętego obróbki CNC.

• Każdą formę na wiązce wygięcia można regulować w górę i w dół o około 3 mm, aby zwiększyć zakres gięcia.

• 120-stopniowa konstrukcja kształtu sprawiła, że każdy kąt gięcia był gładszy.

Ramy zgięcia

Ramka maszyny posiada wytrzymały prostokąt, grubsze stalowe kolumny i pokrywkę w kształcie drzwi, co zapewnia wyjątkową wytrzymałość i stabilność.

Stacja ciśnienia hydraulicznego

Specjalnie zaprojektowana do gięcia oczek z palet, gięcielka IBC umiejętnie kształtuje je w prostokątne ramy o dokładnych wymiarach (1200±5mm) × ((1000±5mm).Ta stacja napędzana napędem hydraulicznym gwarantuje optymalną wydajność gięcia.

Maszyna do zamykania ramy klatki IBC
Maszyna do zamykania klatki IBC jest starannie wykonana jako jednolita jednostka, z wyjątkową precyzją wstawiania, solidną siłą zamykania,i płynne połączenie stabilności i wydajności podczas pracy.

Skuteczność i jakość zamków

Zmienna ręka z zaciskiem:

Dostosowane do różnych konstrukcji metalowych klatek IBC, regulowane ramię przycisku poszerza zakres pracy maszyny.
Konstrukcja hydrauliczna i pneumatyczna ramienia zaciskającego zwiększa wydajność maszyny.
Ramię złącza jest również zaprojektowane do automatycznego łączenia obu stron rury.
Wyroby o masie nieprzekraczającej 1 kg
Wykorzystując układ hydrauliczny, kształt tworzy ciasne punkty przycisku dla rury, zapobiegając pękaniu metalowej klatki.

Stacja ciśnienia hydraulicznego:
Wyposażona w urządzenie automatycznego wysyłania, stacja ciśnienia hydraulicznego zapewnia płynny i wydajny proces produkcji klatek metalowych.

Maszyna do wykonywania otworów w ramce klatki IBC
IBC klatki ramy otworu tworzenia i perforującej maszyny jest używany do tworzenia otworu na ramie, tak, że cała ramy mogą być zamocowane na ramy podstawy.
Wydajność i jakość wykonywania otworów
Maszyna do wykonywania otworów i bicia wykorzystuje siłę hydrauliczną.
a. Głowice tłoczące z formą tłoczącą
b. Stacja hydrauliczna
c. Panel lokalizujący głowicę do przebijania
Lewo-prawo, do przodu-do tyłu regulowany panel loacing może sprawić, że pozycja bicia w szerszym zakresie używania.

Maszyna do spawania ramy podstawy klatki IBC
Projekt maszyny spawalniczej ramy bazowej przyjmuje poziomą strukturę i 7 głowic spawalniczych do zakończenia spawania ramy bazowej. Operator musi tylko załadować i rozładować produkt.Maszyna zrobi spawanie automatycznie.

Charakterystyka produktu:
1Konstrukcja przyjmuje poziomą strukturę i 7 głowic spawalniczych do ukończenia spawania ramy bazowej.
2Spawane palety zostaną wyładowane automatycznie.
3. Przyjmuje 3 zestawy mocy MF DC 250KVA. Maszyna pomaga zwiększyć jakość produktu i współczynnik produkcji, obniżyć koszty produkcji.
4Rozwiązanie problemu niestabilnej jakości spawania spowodowanej pracą ręczną.

Charakterystyka produktu - system wysyłania zbiorników:
1System ten jest odpowiedni dla fabryk oddzielających warsztat maszyn dmuchawych od warsztatu klatek.
2Zbiorniki testowe są transportowane przez przenośnik do warsztatu klatek.
3System wysyłania czołgów
4.IBC Obszar umieszczenia klatki z gięciem, zaciskaniem i przebiciem
5Obszar magazynowania spawanych palet
6Automatyczna ścieżka montażu palet
7. Spawanie palet
8.Kotująca klatka i palety zbierają obszar Bezpieczny przejście
9.Pokój magazynowania płytek palet / Automatyczne podawanie
