Zaawansowana automatyczna maszyna do spawania półki drutowej do linii produkcyjnej półek z siatką drutową

Zaawansowana automatyczna maszyna do spawania półki drutowej

Linia produkcyjna półek z siatkami drukowanymi

Automatyczna maszyna do spawania półki drutowej

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

HWASHI

Orzecznictwo:

CE/CCC/ISO

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Elektryczność:

Trójfazowe cztery przewody 380 V ± 10%

Przewód zasilający:

120mm², 400A

Metoda kontroli:

PLC

Efektywna szerokość spawania:

1200 mm

Efektywna długość spawania:

1200 mm

Automatyczna prędkość ruchu:

200-500mm/s Regulowany

Zakres automatycznego napełniania drutu:

Przewód liniowy: 400-1200mm, średnica przewodu: 2-6mm

Numer automatycznego systemu napełniania drutu:

2 zestawy

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

US $350000.00 / Set

Szczegóły pakowania

Drewniany pakiet godny morza

Czas dostawy

7-30 dni roboczych po otrzymaniu płatności

Zasady płatności

L/C, T/T

Możliwość Supply

50 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

HWASHI Automatyczna sieć drutowa Panel Klatka spawania Linia maszynowa do wytwarzania spawanej sieci drutowej

Najlepszą cenę

Wideo

Zaawansowana automatyczna maszyna do spawania półki drutowej do linii produkcyjnej półek z siatką drutową

Najlepszą cenę

Wideo

Maszyna do spawania punktów z sieci stalowej lodówka

Najlepszą cenę

Wideo

Automatyczna wielopunktowa maszyna spawalniająca w punktach dla półek z drutem w lodówce i siatki stalowej

Najlepszą cenę

Skontaktuj się z nami

+8613380655800

marketing@hwashi.com

Skontaktuj się teraz

Opis produktu

Zaawansowana automatyczna maszyna do spawania półki drutowej do linii produkcyjnej półek z siatką drutową

Opis produktu

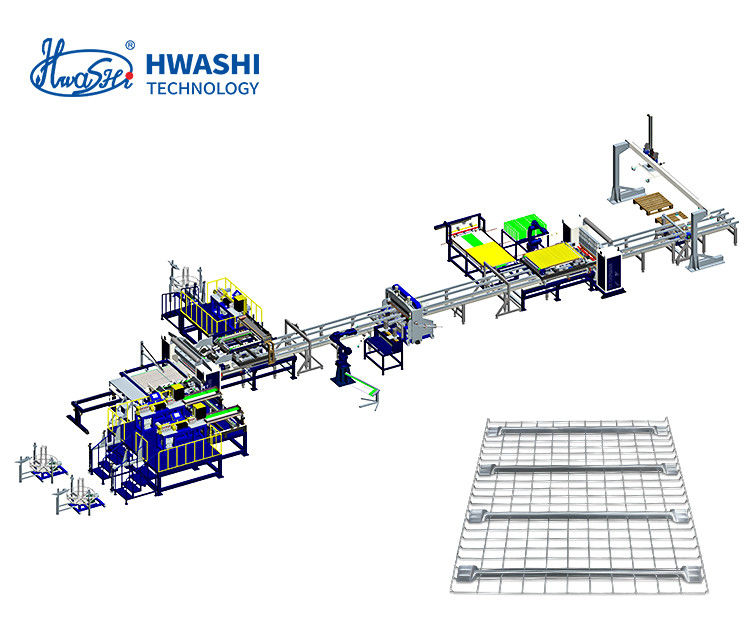

Linia produkcyjna spawania zaprojektowana do tego projektu jest specjalnie przeznaczona do szybkiej produkcji wyścigów palet.Umożliwia w pełni zautomatyzowaną produkcję siatki drukowej i twardnika. osiągnięcie automatycznego cięcia drutu, karmienia, spawania, gięcia, obracania, obcinania krawędzi, sztywności automatycznego karmienia, spawania i układania gotowego produktu.Cały projekt linii wymaga tylko dwóch operatorów, zwiększając jakość produktów i efektywność produkcji, obniżając koszty produkcji.Znacząco poprawiono wydajność produkcji i poziom automatyzacji.

Proces pracy

Proces pracy

1)Szybkość wyprostowania drutu i cięcia maszyny będzie cięcie drutów z cewki drutu,a następnie załadować przewody do systemu zasilania drutem do automatycznego wypełniania drutem przewodów krzyżowych i przewodów liniowych. 2) System wypełniania przewodu krzyżowego i przewodu liniowego automatycznie dostarczy przewód do pozycji spawania. 3) Maszyna spająca wykona spawanie automatycznie.Robot podniesie siatkę i załaduje ją na stację do obcinania drutu do cięcia krawędzi.5) Po wycięciu robot umieści siatkę drutu z powrotem na linii przenośnikowej i przeniesie ją na stację gięcia.6) Maszyna gięcia gięje jedną stronę siatki.7)System obrotowy będzie obracać siatkę, a maszyna do gięcia gięje drugą stronę siatki.8)Ściana drutowa przeniesie się do pozycji spawania twardniaków (barów podtrzymujących) 9) Ramię mechaniczna załaduje twardniaki i automatycznie przymocowuje je do pozycji spawania10) Maszyna spawalnicza będzie spawać utwardzacze zgodnie z rysunkami. 11) Po spawaniu mechaniczne ramię rozładunkowe automatycznie odwróci i ułożą gotowy produkt.

Pozycje	Dane
Elektryczność	Trójfazowe cztery przewody 380V±10%
Kabel zasilający	120mm2,400A
Metoda kontroli	PLC
Skuteczna szerokość spawania	1200 mm
Efektywna długość spawania	1200 mm
Automatyczna prędkość ruchu	200-500 mm/s regulowane
Automatyczny zakres wypełniania drutu	Przewód przewodowy: 400-1200 mm, średnica przewodu: 2-6 mm Przewód poprzeczny: 400-1200 mm, średnica drutu: 2-6 mm
Numer systemu automatycznego napełniania drutem	2 zestawy
Wymiar maszyny	35000mmx8000mm
Ciśnienie powietrza	00,6 MPa
Woda chłodząca	15-25°C

Szczegóły maszyny

Maszyny do cięcia drutu o dużej prędkości

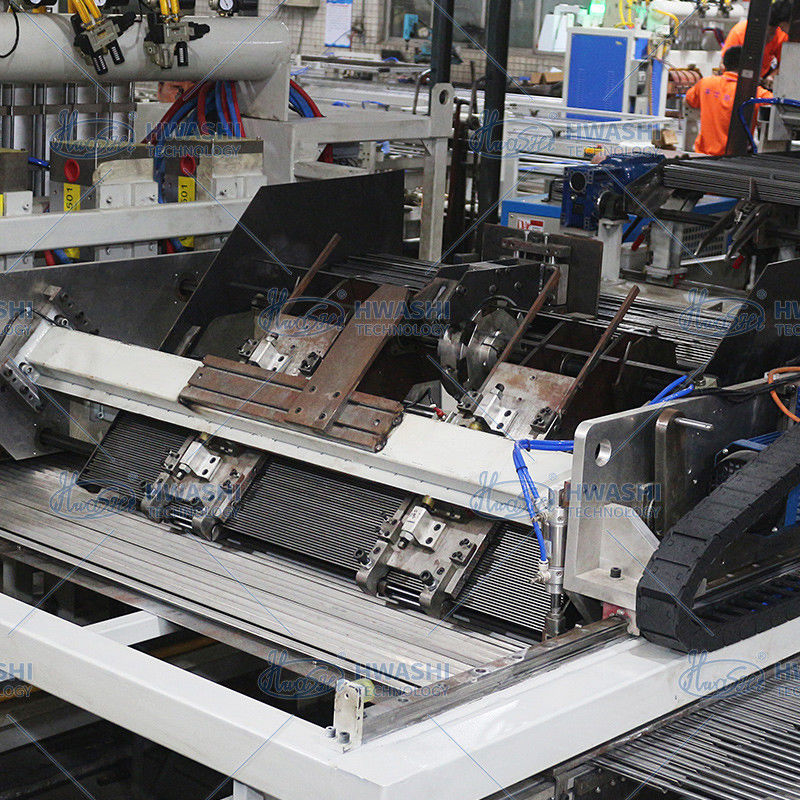

Automatyczny system zasilający drut

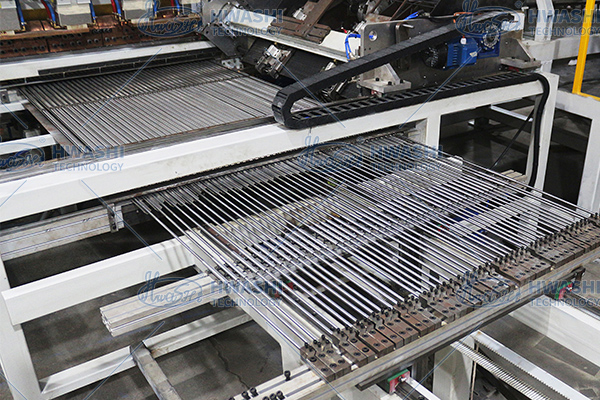

System automatycznego napełniania drutami liniowymi

System automatycznego napełniania przewodem krzyżowym

Automatyczna maszyna do spawania siatki drukowej

Automatyczny wózek przemieszczający sieć drukowaną

Roboty i maszyny do obcinania drutu

Maszyna do gięcia siatki drukowanej

System ładowania utwardzacza

System spawania z twardnikiem

Automatyczne rozładunek i układanie

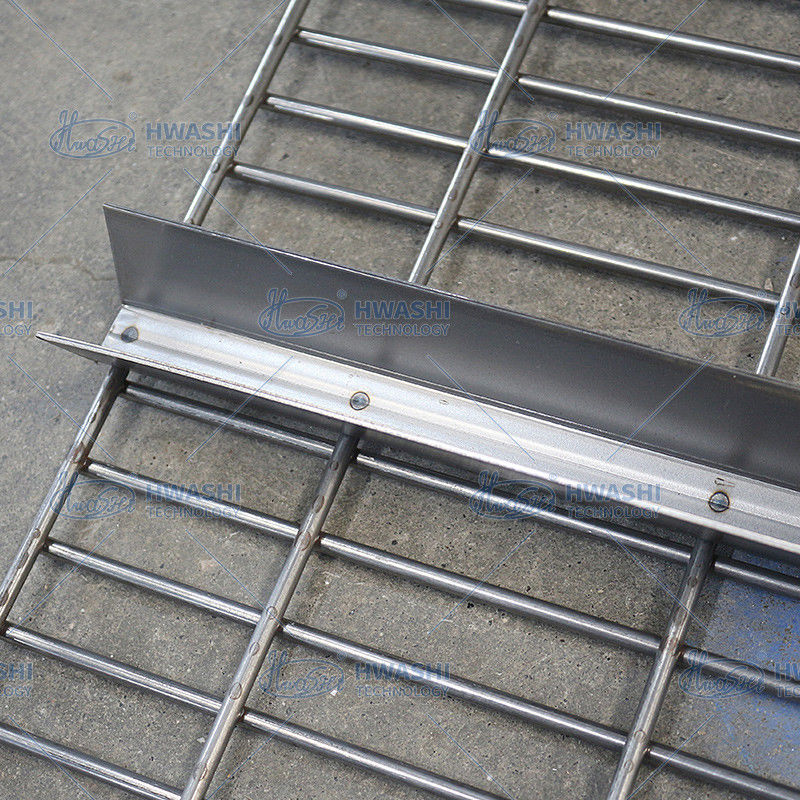

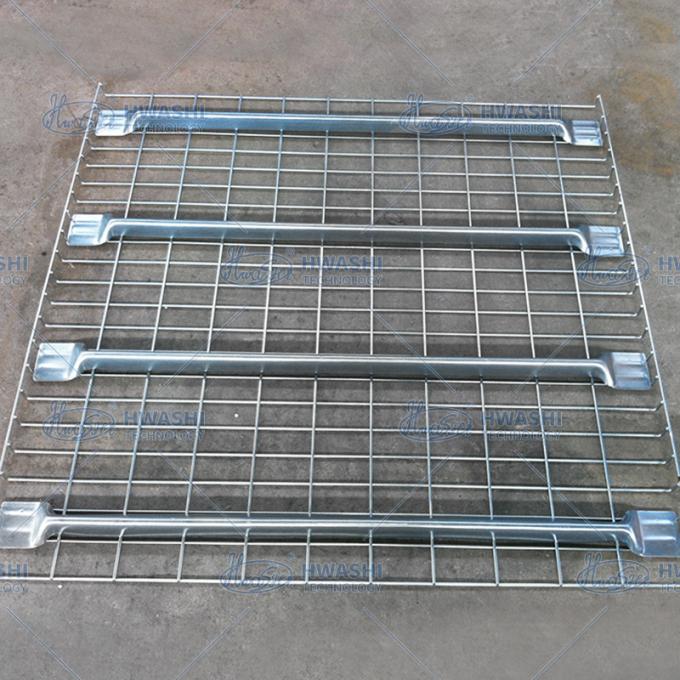

Produkt gotowy
