HWASHI Automatycznie IBC Klatka podstawy ramy spawalniczej Maszyna z poziomą strukturą
Opis maszyny do automatycznego spawania ramy basy klatki IBC HWASHI z strukturą poziomą
HWASHI Automatically IBC Cage Base Frame Welding Machine With Horizontal Structure jest używana do perforacji i wykonywania otworów na dnie ramy klatki IBC.Ramy maszyny są przetwarzane jako całość, z wysoką precyzją wstawiania, dużą szybkością blokowania, stabilną i wydajną obsługą.
Maszyna jest sterowana za pomocą interfejsu człowiek-maszyna +programowania PLC, z wysokim stopniem automatyzacji.
1Zgodnie z różnymi konstrukcjami metalowych klatek IBC, regulowane ramię zamykające może poszerzyć zakres pracy maszyny.
2.Hydrauliczna i pneumatyczna konstrukcja ramienia zamykającego może zwiększyć wydajność maszyny.
3Konstrukcja ramienia mocującego umożliwia automatyczne wprowadzenie rurociągu.
4Użycie systemu hydraulicznego do zablokowania siatki może sprawić, że urządzenia rurowe będą mocno połączone i zapobiec pękaniu metalowej klatki.
5Metalowe urządzenie do karmienia klatki może sprawić, że automatyczna produkcja klatki będzie bardziej stabilna i wydajna.
Szczegóły produktu
- Wymóg energii elektrycznej:Trójfazowe cztery przewody 380V±10%
- Efektywna wysokość szczeka:500-1200 mm
- Metoda kontroli:PLC
- Efektywna szerokość spawania:1200 mm
- Efektywna długość spawania:1200 mm
- Automatyczna prędkość ruchu:200-500 mm/s regulowane
- Rozmiar maszyny:3000x1880x1460
- Zastosowanie:Perforacja i wykonywanie otworów
- Wymagany numer operatora:Jeden naród
- Nie.Pojemność produkcyjna: 25-30s/pc

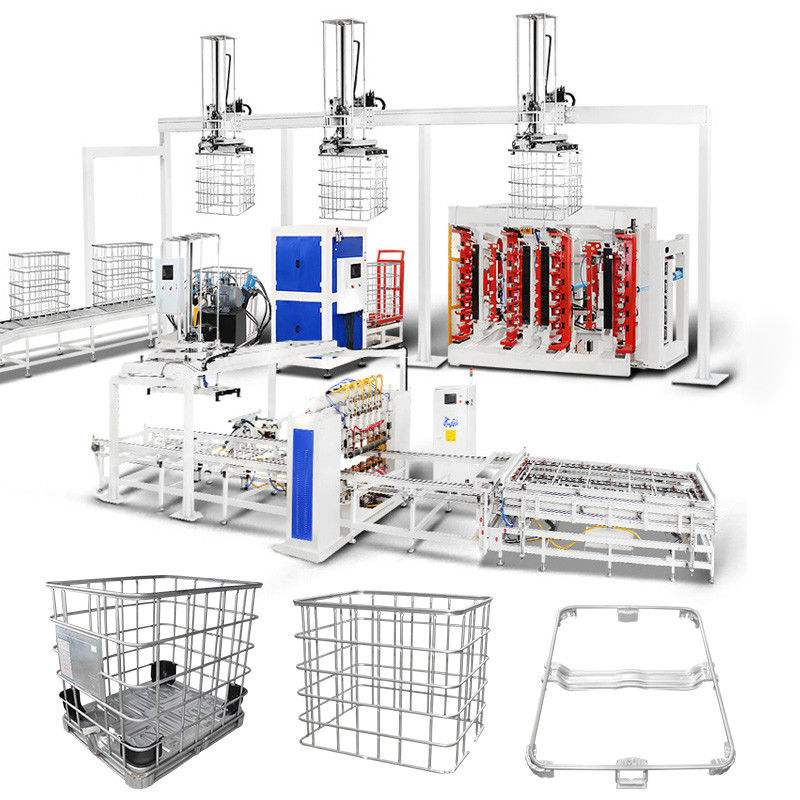

Maszyna do produkcji ramy klatki zbiornikowej IBC
Ta automatyczna linia produkcyjna jest wykorzystywana głównie do produkcji ramy klatki IBC. Składa się z automatycznego spawania ramy klatki, mechanicznego ramienia rozładunku siatki, struktury obrotu siatki,maszyna do automatycznego gięcia ramy, maszyna zamykająca, maszyna do wykonywania otworów i bicia, automatyczna linia produkcyjna ruchomego ramienia mechanicznego.Operator musi tylko zrobić materiał ładowania do maszyny spawalniczej ramyPonadto możemy wyposażyć linię w automatyczną maszynę spawalniczą ramy bazowej i automatyczne rozładowywanie mechaniczne ramię dla ramy bazowej.
Sześciogłowa maszyna do automatycznego spawania IBC
Siła spawania jest zaprojektowana z 4 zestawami źródła zasilania MF DC. Może to zrobić 6 miejsc spawania naraz. Podwójna warstwa zasilacz urządzenia. Kiedy jedno urządzenie jest pod spawaniem,inne urządzenie może być załadowane materiałem. |
Płaska sieć rurkowa i trwała jakość spawania
Maszyna spawalnicza spawa rurę w płaską siatkę. Stała i silna jakość spawania. |
Pionowa dwustronna maszyna do gięcia ramy IBC
IBC klatki ramy podwójnej stacji gięcia maszyny jest przetwarzana jako całość, aby zapewnić wysoką precyzję gięcia, stabilną pracę i wysoką wydajność. |
Zgięć płaską siatkę do kształtu kwadratowego
Maszyna do gięcia zgnieci płaską siatkę do kwadratowej ramy.
|
Maszyna do zamykania ramy klatki IBC
Maszyna do zamykania ramy klatki IBC jest przetwarzana jako całość, z wysoką precyzją wstawiania, dużą szybkością zamykania, stabilną i wydajną obsługą. |
Skuteczność i jakość zamków
Maszyna blokująca zablokuje końce ramy rury za pomocą siły hydraulicznej.
|
Maszyna do wykonywania otworów w ramce klatki IBC
IBC klatki ramy otworu tworzenia i perforującej maszyny jest używany do tworzenia otworu na ramie, tak, że cała ramy mogą być zamocowane na ramy podstawy. |
Wydajność i jakość wykonywania otworów
Maszyna do wykonywania otworów i bicia wykorzystuje siłę hydrauliczną. |

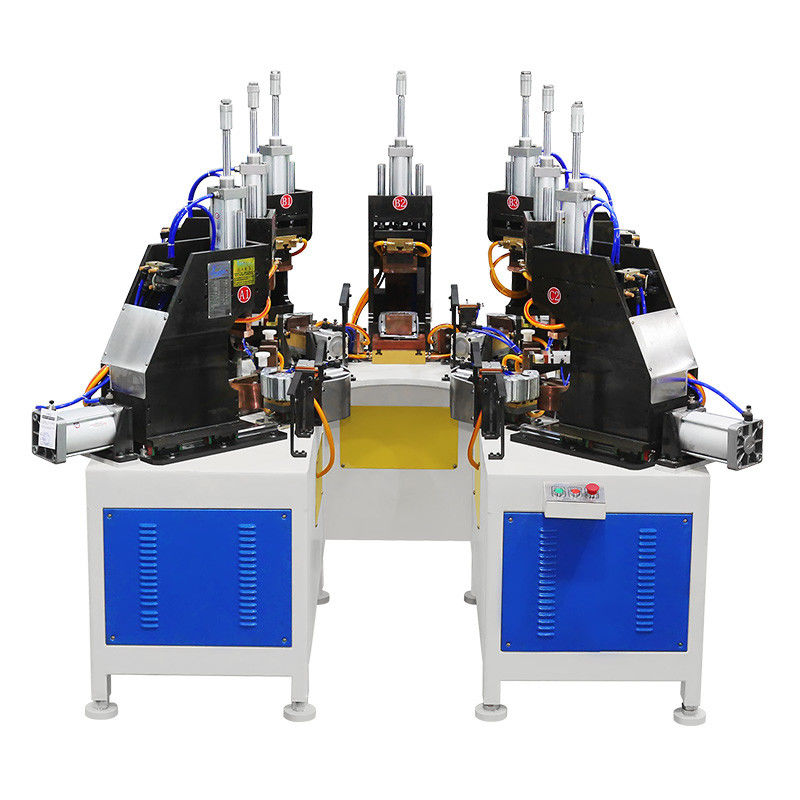

Maszyna do spawania ramy podstawy klatki IBC
Projekt maszyny spawalniczej ramy bazowej przyjmuje poziomą strukturę i 7 głowic spawalniczych do zakończenia spawania ramy bazowej.Maszyna zrobi spawanie automatycznie. |
Produkt końcowy ramy podstawowej
Możemy dodać automatyczne ładowanie i rozładowywanie urządzenia do maszyny spawalniczej ramy bazowej zgodnie z Twoimi wymaganiami. |
Parametry techniczneW sprawieMaszyna do spawania ramy podstawy klatki IBC
| Nazwa produktu |
Linia produkcyjna ram IBC |
Styl |
pojedynczy wiersz/dwukrotny wiersz |
| Maksymalna szerokość spawania |
1200 mm |
Maksymalna długość spawania |
4250 mm |
| Marka |
Hwashi |
Kolor |
niebieski/żółty/zaopatrzony |
| Wyposażona moc |
350 kVA/400 kVA |
Miejsce produkcji |
Prowincja Zhejiang, Chiny |
| napięcie |
3p 380V |
Materiał |
Rury galwanizowane |
| Gęstość rury |
1-2 mm |
Zasiłek służbowy |
20% |
| Średnica rury |
14-20 mm |
Częstotliwość |
50 Hz/60 Hz |
| metoda załadunku rur |
Praca ręczna/2 |
Rozmiar kabla |
≥ 70 mm3 |
| zdolność do pracy |
350-450 ((480-550) sztuk/8 godzin |
rozmiar rury powietrznej |
G1 |
| zapotrzebowanie na pracę |
2-3 prace |
Rozmiar rury wodnej |
G1 1/4 |
Proces uruchamiania Z Automatyczna linia produkcyjna IBC Cage Frame:
Spawanie ramy łożyska zablokowanie perforacja otworów wyładowanie spawanie ramy podstawy napełnianie ramy podstawy ręczne śruby dla ramy podstawy i ramy zewnętrznej
