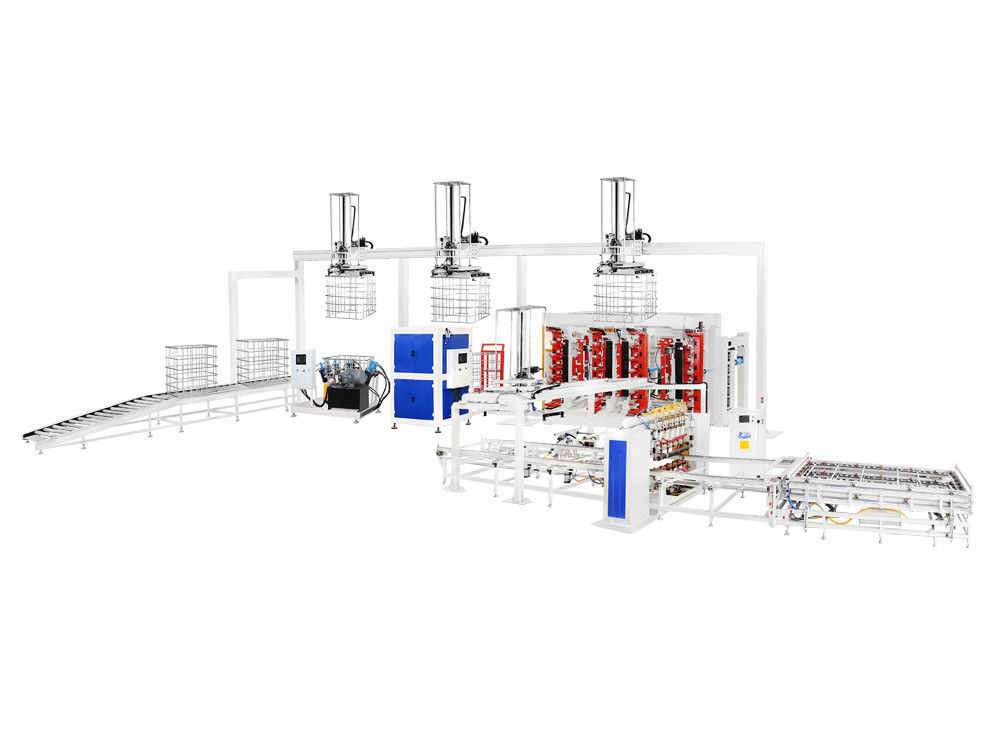

HWASHI 1000L IBC Tote Cage Welding Line IBC Cage Frame Production Line
Linia produkcyjna ramy klatki IBC została specjalnie zaprojektowana do automatycznej produkcji 1000-litrowych ram klatek IBC.włącznie z automatyczną maszyną do tworzenia rur, automatyczna spawarka ramkowa, maszyna gięcia, maszyna do zaciskania,maszyna do przebijania, maszyna do automatycznego spawania zaworów w zbiorniku wewnętrznym IBC, maszyna do automatycznego badania wycieków,i automatyczny system paletyzacji montażu.
Struktura klatki IBC jest starannie wykonana z ocynkowanych rur stalowych, składających się z dwudziestu okrągłych sztab pionowych o średnicy osiemnastu milimetrów, pięciu sztab poziomych,jeden poziomy pręt w kształcie litery PProces produkcji rozpoczyna się od spawania rur do płaskiej siatki rurowej, która następnie jest kształtowana w ramę kwadratową.i otwory są przebiane w dolnej rurze do mocowania do ramy podstawyLinia produkcyjna może wymagać od pięciu do ośmiu operatorów do uruchomienia całego procesu.
Kolejność operacyjna następuje następująco:
Przetwarzanie rur:
Przetwarzanie rur polega na spawaniu i cięciu rur do wymaganej długości za pomocą frezarki rur. Następne etapy obejmują tłoczenie i formowanie długich rur, tłoczenie i formowanie krótkich rur,i tłoczenie i gięcie rur podstawowych.
Maszyna do formowania długich rur Próbka maszyny do formowania długich rur
Maszyna do formowania krótkich rur Próbka maszyny do formowania krótkich rur
Wymagania dotyczące:
Etap przetwarzania ramy klatki obejmuje spawanie ramy siatkowej, gięcie, zaciskanie, bicie, rozładunek,
spawanie ramy palety, rozładunek ramy palety, załadunek płyty bazowej oraz ręczne mocowanie śrub dla klatki i ramy palety.

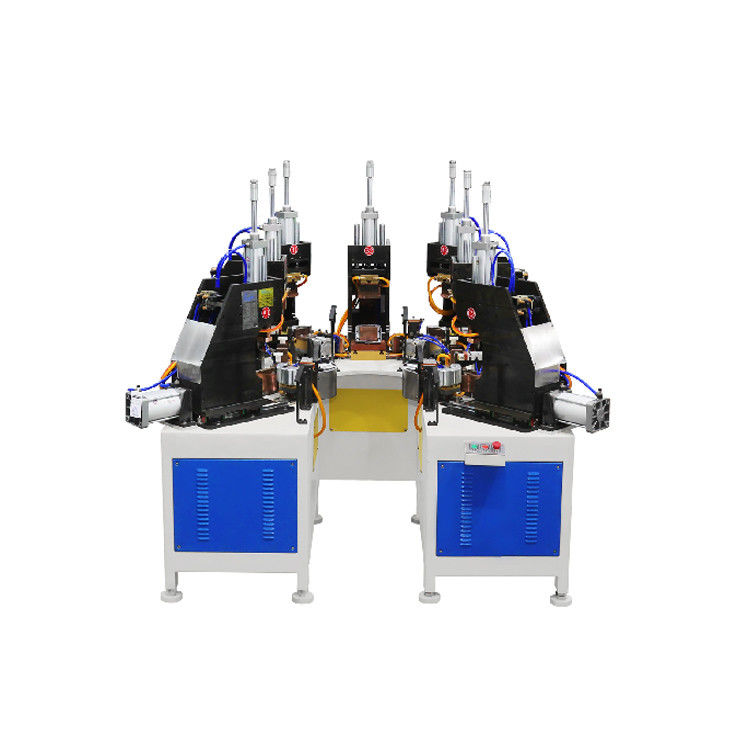

Sześciogłowa maszyna do automatycznego spawania IBC
Siła spawania jest zaprojektowana z 4 zestawami źródła zasilania MF DC. Może to zrobić 6 miejsc spawania naraz. Podwójna warstwa zasilacz urządzenia. Kiedy jedno urządzenie jest pod spawaniem,inne urządzenie może być załadowane materiałem. |
Płaska sieć rurkowa i trwała jakość spawania
Maszyna spawalnicza spawa rurę w płaską siatkę. Stała i silna jakość spawania. |

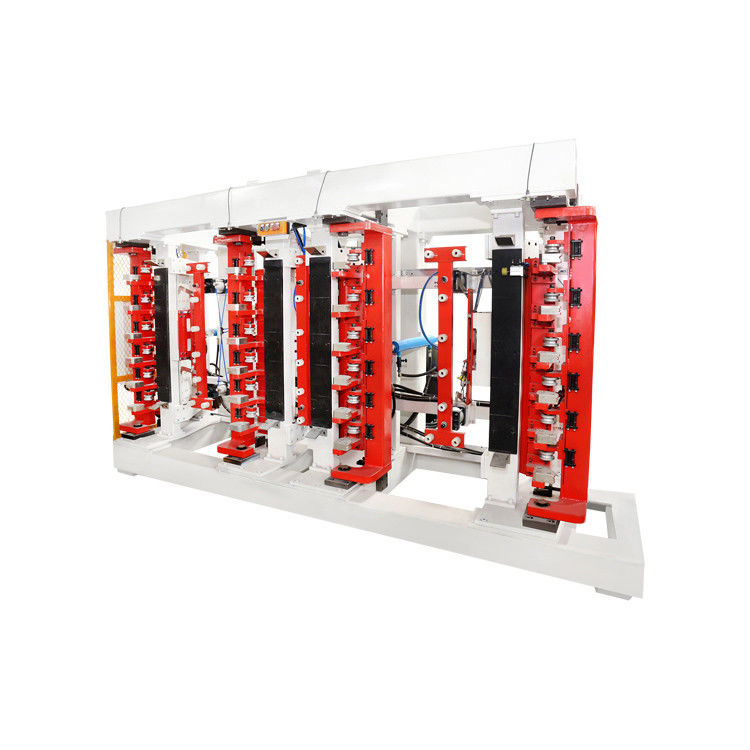

Pionowa dwustronna maszyna do gięcia ramy IBC
IBC klatki ramy podwójnej stacji gięcia maszyny jest przetwarzana jako całość, aby zapewnić wysoką precyzję gięcia, stabilną pracę i wysoką wydajność. |
Zgięć płaską siatkę do kształtu kwadratowego
Maszyna do gięcia zgnieci płaską siatkę do kwadratowej ramy.
|

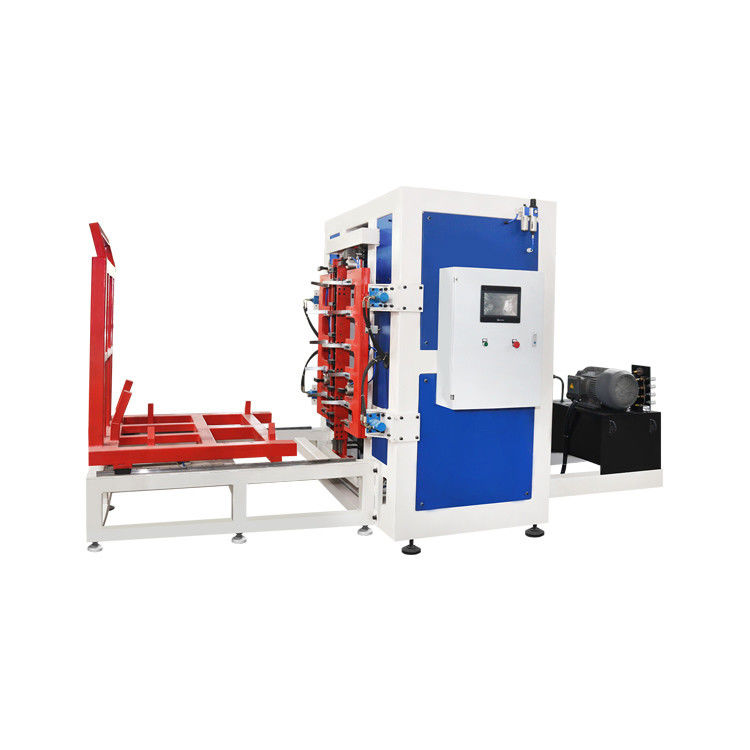

Maszyna do zamykania ramy klatki IBC
Maszyna do zamykania ramy klatki IBC jest przetwarzana jako całość, z wysoką precyzją wstawiania, dużą szybkością zamykania, stabilną i wydajną obsługą. |
Skuteczność i jakość zamków
Maszyna blokująca zablokuje końce ramy rury za pomocą siły hydraulicznej.
|
Maszyna do wykonywania otworów w ramce klatki IBC
IBC klatki ramy otworu tworzenia i perforującej maszyny jest używany do tworzenia otworu na ramie, tak, że cała ramy mogą być zamocowane na ramy podstawy. |
Wydajność i jakość wykonywania otworów
Maszyna do wykonywania otworów i bicia wykorzystuje siłę hydrauliczną. |

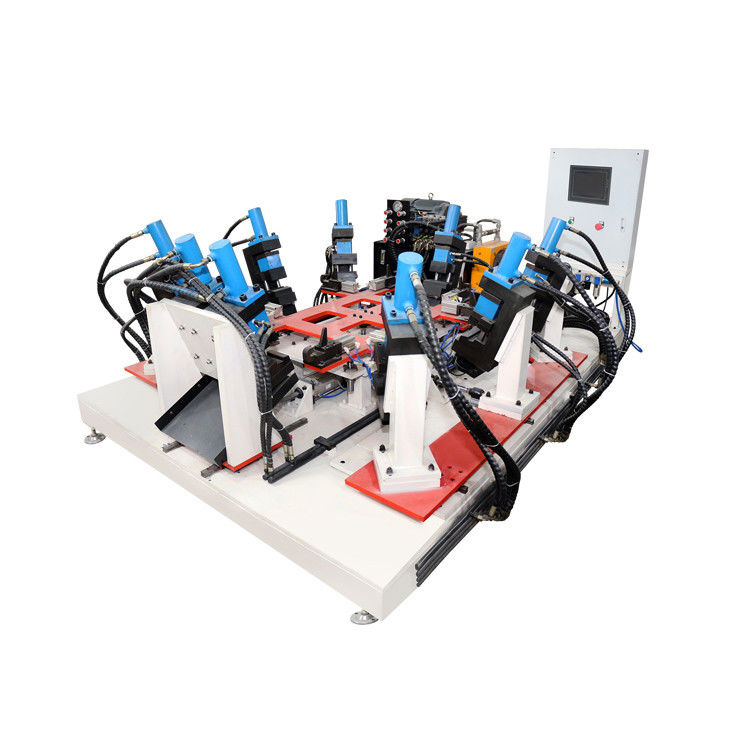

Maszyna do spawania ramy podstawy klatki IBC
Projekt maszyny spawalniczej ramy bazowej przyjmuje poziomą strukturę i 7 głowic spawalniczych do zakończenia spawania ramy bazowej.Maszyna zrobi spawanie automatycznie. |
Produkt końcowy ramy podstawowej
Możemy dodać automatyczne ładowanie i rozładowywanie urządzenia do maszyny spawalniczej ramy bazowej zgodnie z Twoimi wymaganiami. |
Linia wykrywania IBC TOTE:
Przejście do procesu wykrywania, montaż pojemnika i klatki obejmuje transport pojemnika, spawanie zaworu,
badanie wycieku, montaż pojemnika z klatką, ręczna instalacja pręta ciągnego i ostateczne układanie torby IBC.
Wydajność linii produkcyjnej waha się od 50 do 125 sekund na klatkę.

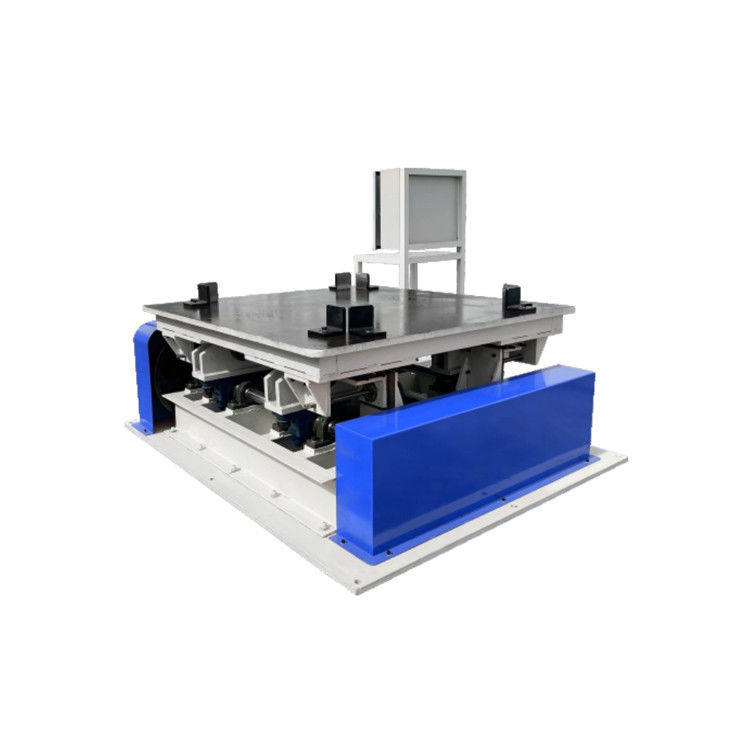

Maszyna do badania wycieków z zbiornika IBCMaszyna do badania drgań
W celu uzyskania rozwiązania dostosowanego do Państwa potrzeb zapraszamy do dostarczenia rysunków produktu i wymogów dotyczących mocy produkcyjnych.Niezależnie od tego, czy preferujesz okrągłą ramę lub kwadratową ramęW ciągu 24 godzin obliczymy dokładną liczbę potrzebnych maszyn w zależności od waszej zdolności i budżetu.zobowiązujemy się do dostarczenia szczegółowego rozwiązania technicznego produktu i oferty.
Nasza szanowana linia produkcyjna zyskała światowe uznanie, z udanym eksportem do takich krajów jak Indie, Rosja, Turcja, Brazylia, Chile i inne.Jeśli potrzebujesz dalszych informacji lub masz konkretne pytania/prosimy o kontakt z naszym zespołem, /z przyjemnością pomożemy w osiągnięciu celów produkcyjnych.
